Устройства управления



Ящики управления серии Я 5000



Предназначены для управления асинхронными электродвигателями с короткозамкнутым ротором номинальным напряжением 380 В. Основное применение: для одиночных приводов с местным или дистанционным управлением в разных областях народного хозяйства с номинальным током от 0,6 до 160А.





01

Структура условного обозначения.

Я 5ХХХ ХХ ХХ - УХЛ4

Я 5ХХХ ХХ ХХ - УХЛ4 : Тип

Я 5ХХХ ХХ ХХ - УХЛ4 : Обозначение номинального тока ящика

Я 5ХХХ ХХХХ - УХЛ4: Типовой индекс
73-напряжение цепей управления ~110В
74-напряжение цепей управления ~220В
77-напряжение цепей управления ~380В

Я 5ХХХ ХХ ХХ - УХЛ4 : Вид климатического исполнения по ГОСТ 15150-69

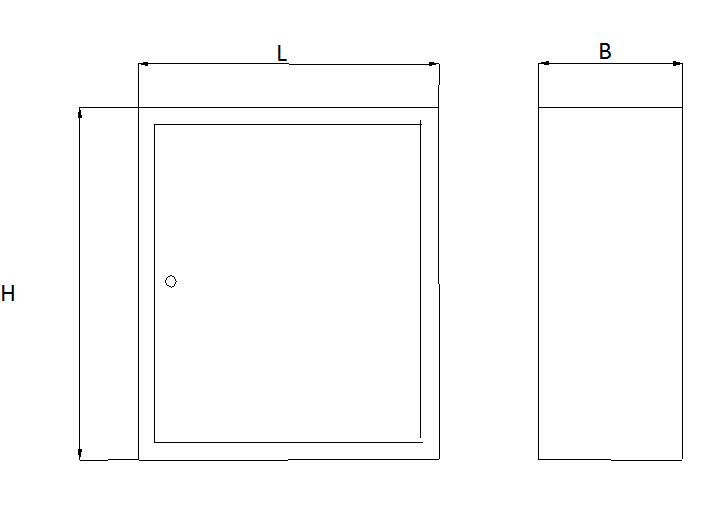

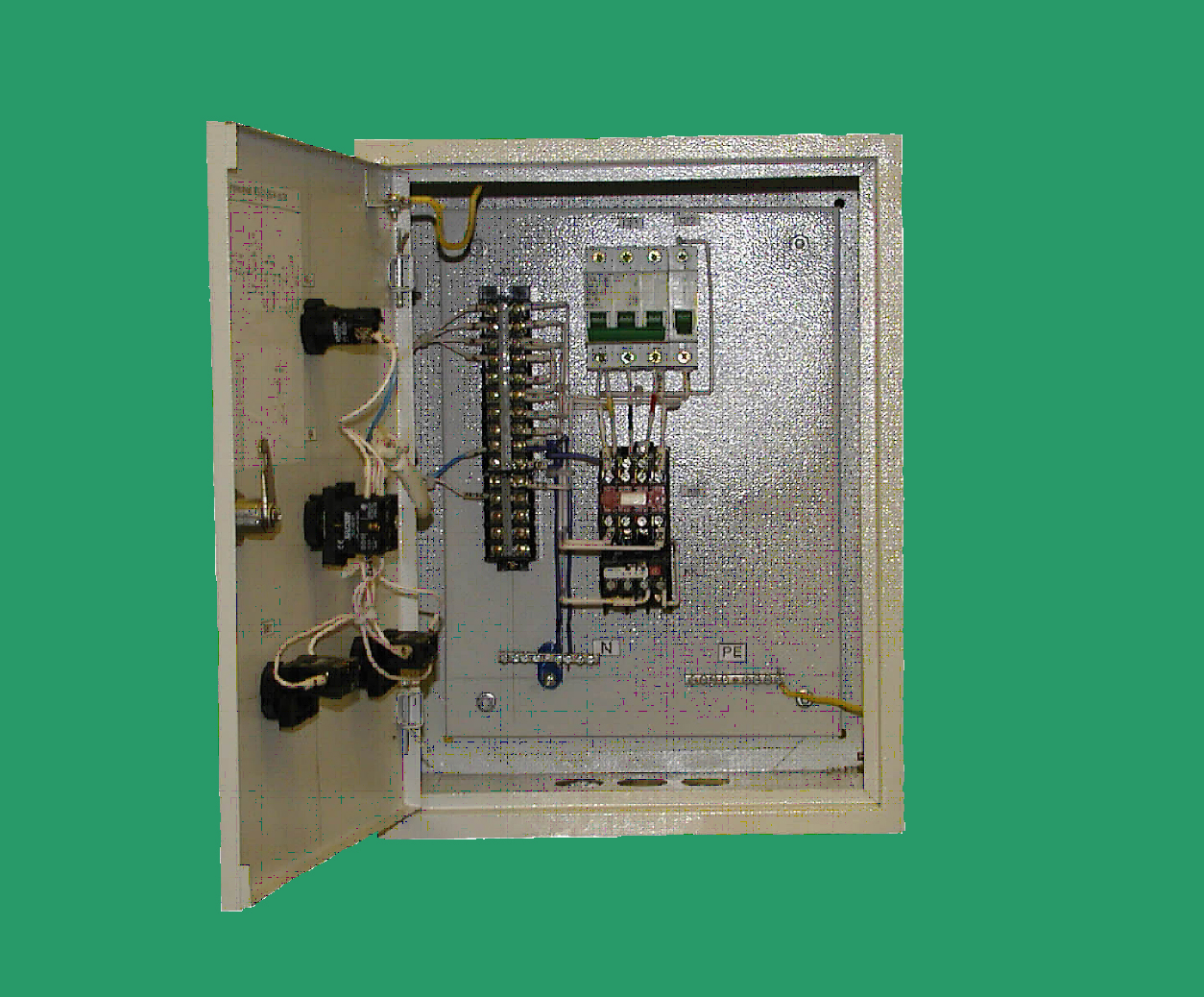

Общий вид:

01

Конструкция:

Шкаф управления представляет собой металлический корпус с монтажной панелью и передней дверью. Дверь ящика закрывается на замок. Аппаратура установлена на монтажной панели и состоит из автоматического выключателя, электромагнитного пускателя, теплового реле. На панели также установлены блоки зажимов для подключения силовых цепей и цепей управления. Коммутационная и сигнальная аппаратура крепится на двери.

Условия транспортировки и хранения:

Транспортировку шкафа производить крытым транспортом. Щит хранить при температуре от -50 до +50 0С, относительной влажности до 80% при температуре +25 0С. Высота над уровнем моря не более 2000 м. Окружающая среда невзрывоопасна, не содержит токопроводящей пыли, агрессивных газов или паров, разрушающих металлы или изоляцию.

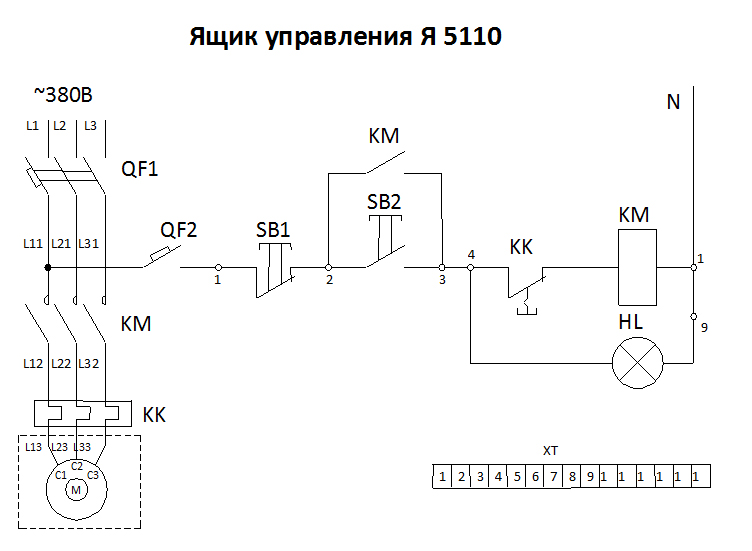

Однофидерные нереверсивные с автоматическим выключателем, кнопками и лампой.

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5110 1874 0,6 0,38-0,65 395 310 220
2074 1,0 0,61-1,0
2274 1,6 0,95-1,6
2474 2,5 1,5-2,6
2674 4 2,4-4,0
2874 6 3,8-6,0
2974 8 5,5-8,0
3074 10 7-10
3174 12,5 9,5-14
3274 16 13-19
3474 25 18-25
3574 32 27,2-36,8 500 400 220
3674 40 34-40
3774 50 45,2-57,5
3874 63 53,5-63,0
3974 80 68-92 650 500 220
4074 100 85-100
4174 125 106-143
4274 160 136-160

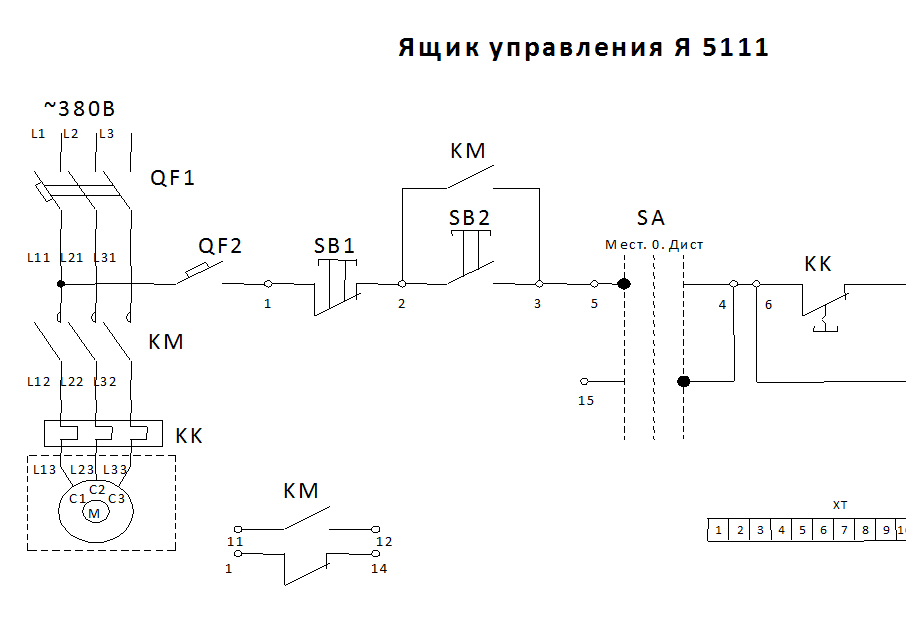

Однофидерные нереверсивные с автоматическим выключателем, кнопками, лампой и переключателем.

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5110 1874 0,6 0,38-0,65 395 310 220
2074 1,0 0,61-1,0
2274 1,6 0,95-1,6
2474 2,5 1,5-2,6
2674 4 2,4-4,0
2874 6 3,8-6,0
2974 8 5,5-8,0
3074 10 7-10
3174 12,5 9,5-14
3274 16 13-19
3474 25 18-25
3574 32 27,2-36,8 500 400 220
3674 40 34-40
3774 50 45,2-57,5
3874 63 53,5-63,0
3974 80 68-92 650 500 220
4074 100 85-100
4174 125 106-143
4274 160 136-160







Однофидерные нереверсивные с автоматическим выключателем, кнопками и лампой.

(Цепи управления питаются линейным напряжением или от независимого источника).

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5112 18ХХ 0,6 0,38-0,65 395 310 220
20ХХ 1,0 0,61-1,0
22ХХ 1,6 0,95-1,6
24ХХ 2,5 1,5-2,6
26ХХ 4 2,4-4,0
28ХХ 6 3,8-6,0
29ХХ 8 5,5-8,0
30ХХ 10 7-10
31ХХ 12,5 9,5-14
32ХХ 16 13-19
34ХХ 25 18-25
35ХХ 32 27,2-36,8 500 400 220
36ХХ 40 34-40
37ХХ 50 45,2-57,5
38ХХ 63 53,5-63,0
39ХХ 80 68-92 650 500 220
40ХХ 100 85-100
41ХХ 125 106-143
42ХХ 160 136-160







Однофидерные нереверсивные с автоматическим выключателем, кнопками, лампой и переключателем.

(Цепи управления питаются линейным напряжением или от независимого источника).

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5113 18ХХ 0,6 0,38-0,65 395 310 220
20ХХ 1,0 0,61-1,0
22ХХ 1,6 0,95-1,6
24ХХ 2,5 1,5-2,6
26ХХ 4 2,4-4,0
28ХХ 6 3,8-6,0
29ХХ 8 5,5-8,0
30ХХ 10 7-10
31ХХ 12,5 9,5-14
32ХХ 16 13-19
34ХХ 25 18-25
35ХХ 32 27,2-36,8 500 400 220
36ХХ 40 34-40
37ХХ 50 45,2-57,5
38ХХ 63 53,5-63,0
39ХХ 80 68-92 650 500 220
40ХХ 100 85-100
41ХХ 125 106-143
42ХХ 160 136-160

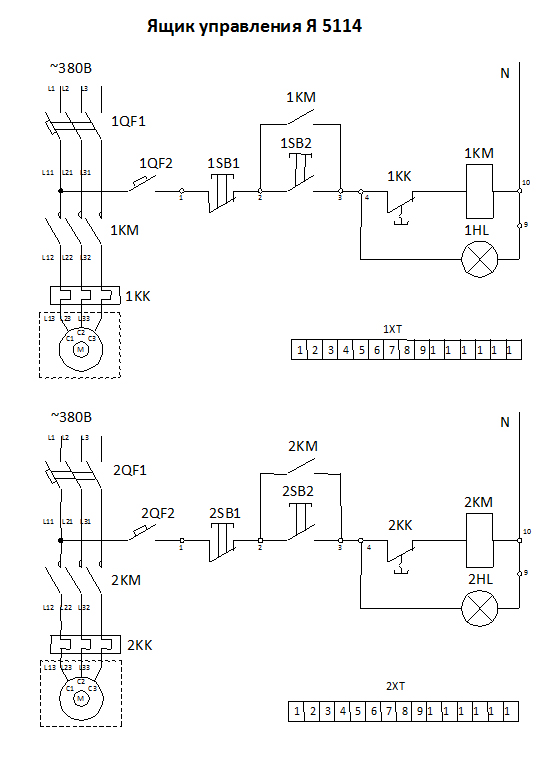

Двухфидерные нереверсивные с автоматическим выключателем, кнопками и лампой на каждый фидер.

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5114 1874 0,6 0,38-0,65 500 400 220
2074 1,0 0,61-1,0
2274 1,6 0,95-1,6
2474 2,5 1,5-2,6
2674 4 2,4-4,0
2874 6 3,8-6,0
2974 8 5,5-8,0
3074 10 7-10
3174 12,5 9,5-14
3274 16 13-19
3474 25 18-25
3574 32 27,2-36,8 650 500 220
3674 40 34-40







Двухфидерные нереверсивные с автоматическим выключателем, кнопками, лампой и переключателем на каждый фидер.

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5115 1874 0,6 0,38-0,65 500 400 220
2074 1,0 0,61-1,0
2274 1,6 0,95-1,6
2474 2,5 1,5-2,6
2674 4 2,4-4,0
2874 6 3,8-6,0
2974 8 5,5-8,0
3074 10 7-10
3174 12,5 9,5-14
3274 16 13-19
3474 25 18-25
3574 32 27,2-36,8 650 500 220
3674 40 34-40







Двухфидерные нереверсивные с одним автоматическим выключателем на два фидера, с кнопками и лампой на каждый фидер.

(Сумма токов обоих фидеров не должна превышать ток расцепителя автоматического выключателя).

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5124 2274 1,6 0,95-1,6 500 400 220
2474 2,5 1,5-2,6
2674 4 2,4-4,0
2874 6 3,8-6,0
2974 8 5,5-8,0
3074 10 7-10
3174 12,5 9,5-14
3274 16 13-19







Двухфидерные нереверсивные с одним автоматическим выключателем на два фидера, с кнопками, лампой и переключателем на каждый фидер.

(Сумма токов обоих фидеров не должна превышать ток расцепителя автоматического выключателя).

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5125 2274 1,6 0,95-1,6 500 400 220
2474 2,5 1,5-2,6
2674 4 2,4-4,0
2874 6 3,8-6,0
2974 8 5,5-8,0
3074 10 7-10
3174 12,5 9,5-14
3274 16 13-19







Однофидерные нереверсивные без автоматического выключателя, с кнопками и лампой.

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5130 3174 12,5 9,5-14 395 310 220
3274 16 13-19
3474 25 18-25
3574 32 27,2-36,8
3674 40 34-40
3774 50 45,2-57,5
3874 63 53,5-63,0
3974 80 68-92
4074 100 85-100 500 400 220
4174 125 106-143
4274 160 136-160







Однофидерные нереверсивные без автоматического выключателя, с кнопками, лампой и переключателем.

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5131 3174 12,5 9,5-14 395 310 220
3274 16 13-19
3474 25 18-25
3574 32 27,2-36,8
3674 40 34-40
3774 50 45,2-57,5
3874 63 53,5-63,0
3974 80 68-92
4074 100 85-100 500 400 220
4174 125 106-143
4274 160 136-160







Двухфидерные нереверсивные без автоматического выключателя, с кнопками и лампой на каждый фидер.

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5134 1874 0,6 0,38-0,65 500 400 220
2074 1,0 0,61-1,0
2274 1,6 0,95-1,6
2474 2,5 1,5-2,6
2674 4 2,4-4,0
2874 6 3,8-6,0
2974 8 5,5-8,0
3074 10 7-10
3174 12,5 9,5-14
3274 16 13-19
3474 25 18-25







Двухфидерные нереверсивные без автоматического выключателя, с кнопками, лампой и переключателем на каждый фидер.

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5135 1874 0,6 0,38-0,65 500 400 220
2074 1,0 0,61-1,0
2274 1,6 0,95-1,6
2474 2,5 1,5-2,6
2674 4 2,4-4,0
2874 6 3,8-6,0
2974 8 5,5-8,0
3074 10 7-10
3174 12,5 9,5-14







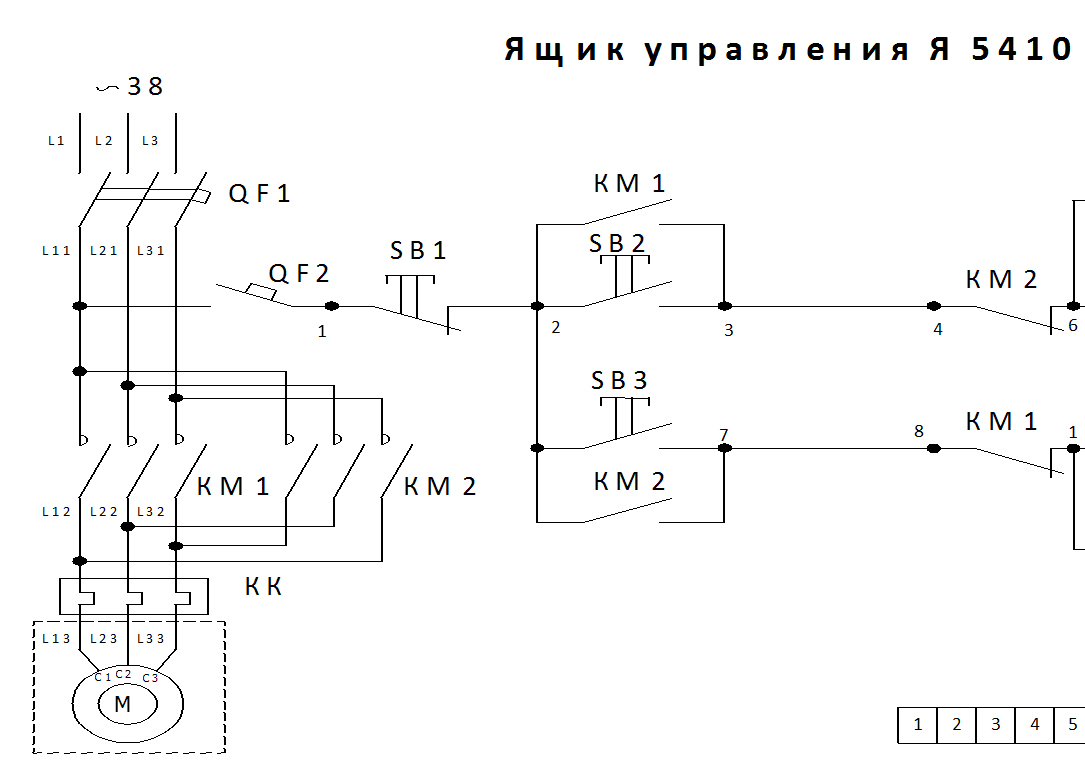

Однофидерные реверсивные с автоматическим выключателем, кнопками и лампой.

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5410 1874 0,6 0,38-0,65 395 310 220
2074 1,0 0,61-1,0
2274 1,6 0,95-1,6
2474 2,5 1,5-2,6
2674 4 2,4-4,0
2874 6 3,8-6,0
2974 8 5,5-8,0
3074 10 7-10
3174 12,5 9,5-14
3274 16 13-19
3474 25 18-25
3574 32 27,2-36,8 650 500 220
3674 40 34-40
3774 50 45,2-57,5
3874 63 53,5-63,0
3974 80 68-92 800 650 250
4074 100 85-100
4174 125 106-143
4274 160 136-160







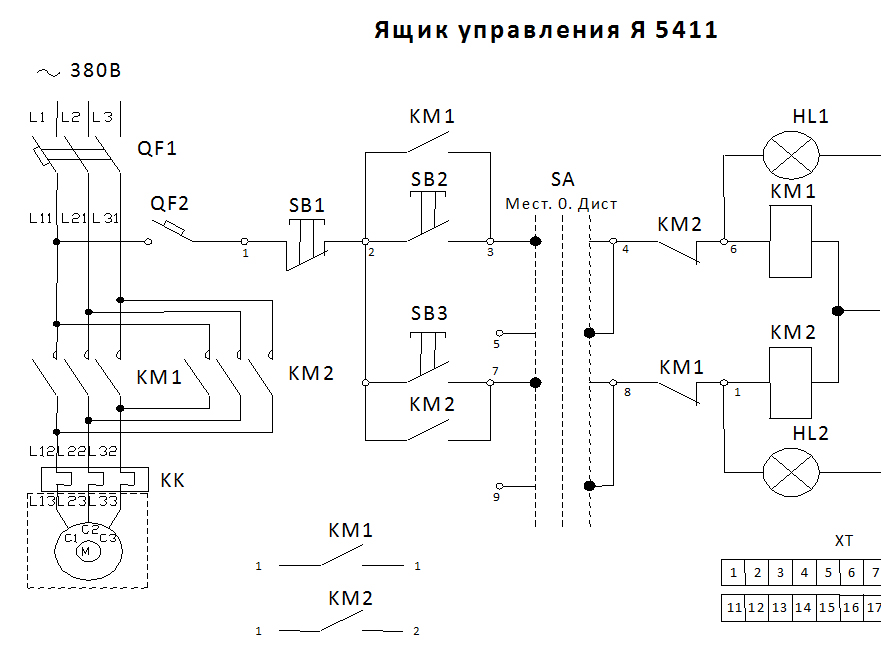

Однофидерные реверсивные с автоматическим выключателем, кнопками, лампами и переключателем.

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5411 1874 0,6 0,38-0,65 395 310 220
2074 1,0 0,61-1,0
2274 1,6 0,95-1,6
2474 2,5 1,5-2,6
2674 4 2,4-4,0
2874 6 3,8-6,0
2974 8 5,5-8,0
3074 10 7-10
3174 12,5 9,5-14
3274 16 13-19
3474 25 18-25
3574 32 27,2-36,8 650 500 220
3674 40 34-40
3774 50 45,2-57,5
3874 63 53,5-63,0
3974 80 68-92
4074 100 85-100
4174 125 106-143
4274 160 136-160







Однофидерные реверсивные с автоматическим выключателем, кнопками и лампами.

(Цепи управления питаются линейным напряжением или от независимого источника).

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5412 18ХХ 0,6 0,38-0,65 395 310 220
20ХХ 1,0 0,61-1,0
22ХХ 1,6 0,95-1,6
24ХХ 2,5 1,5-2,6
26ХХ 4 2,4-4,0
28ХХ 6 3,8-6,0
29ХХ 8 5,5-8,0
30ХХ 10 7-10
31ХХ 12,5 9,5-14
32ХХ 16 13-19
34ХХ 25 18-25
35ХХ 32 27,2-36,8 500 400 220
36ХХ 40 34-40
37ХХ 50 45,2-57,5
38ХХ 63 53,5-63,0
39ХХ 80 68-92 650 500 220
40ХХ 100 85-100
41ХХ 125 106-143
42ХХ 160 136-160







Однофидерные реверсивные с автоматическим выключателем, кнопками, лампами и переключателем.

(Цепи управления питаются линейным напряжением или от независимого источника).

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5413 18ХХ 0,6 0,38-0,65 395 310 220
20ХХ 1,0 0,61-1,0
22ХХ 1,6 0,95-1,6
24ХХ 2,5 1,5-2,6
26ХХ 4 2,4-4,0
28ХХ 6 3,8-6,0
29ХХ 8 5,5-8,0
30ХХ 10 7-10
31ХХ 12,5 9,5-14
32ХХ 16 13-19
34ХХ 25 18-25
35ХХ 32 27,2-36,8 500 400 220
36ХХ 40 34-40
37ХХ 50 45,2-57,5
38ХХ 63 53,5-63,0
39ХХ 80 68-92 650 500 220
40ХХ 100 85-100
41ХХ 125 106-143

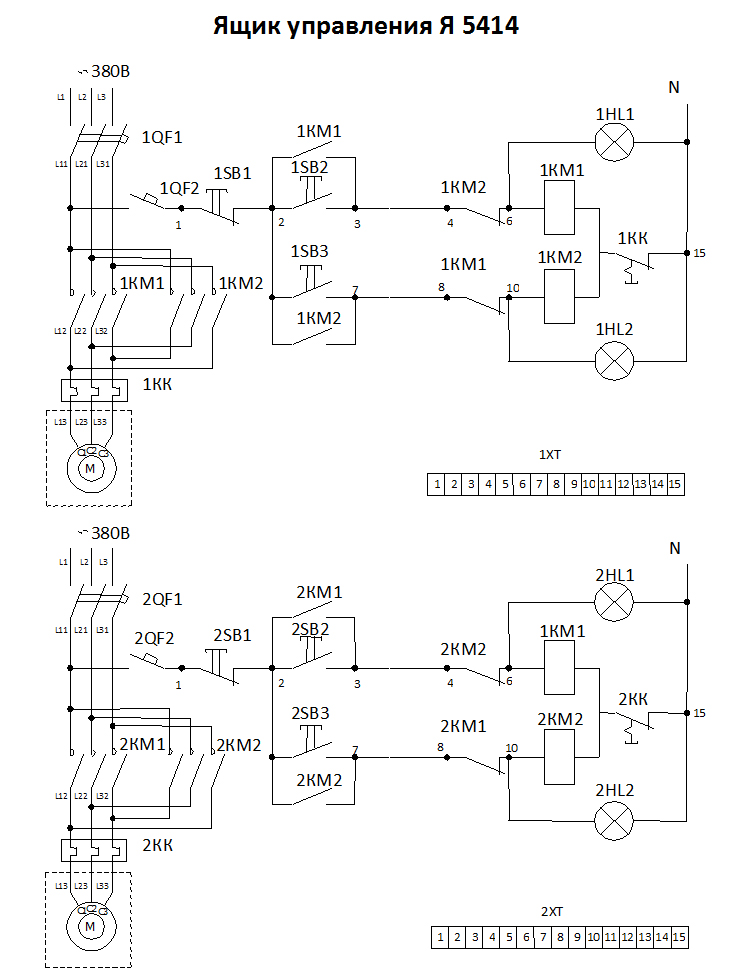

Двухфидерные реверсивные с автоматическим выключателем, кнопками и лампами на каждый фидер.

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5414 1874 0,6 0,38-0,65 500 400 220
2074 1,0 0,61-1,0
2274 1,6 0,95-1,6
2474 2,5 1,5-2,6
2674 4 2,4-4,0
2874 6 3,8-6,0
2974 8 5,5-8,0
3074 10 7-10

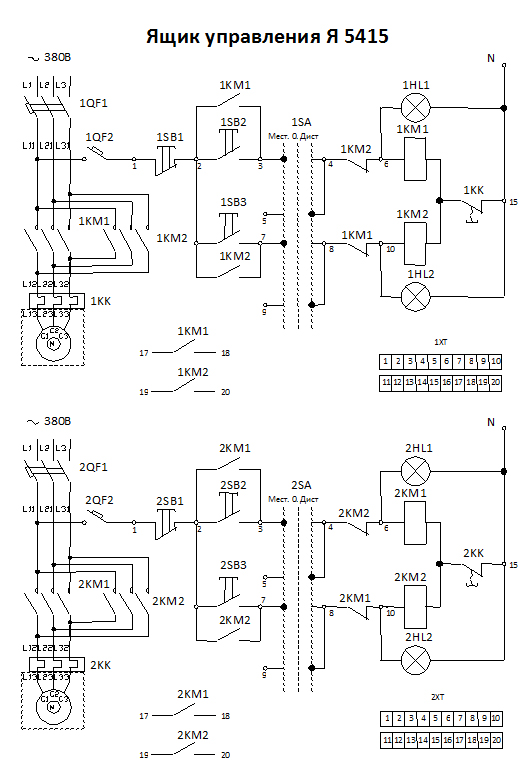

Двухфидерные реверсивные с автоматическим выключателем, кнопками, лампами и переключателем на каждый фидер.

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5415 1874 0,6 0,38-0,65 500 400 220
2074 1,0 0,61-1,0
2274 1,6 0,95-1,6
2474 2,5 1,5-2,6
2674 4 2,4-4,0
2874 6 3,8-6,0
2974 8 5,5-8,0
3074 10 7-10







Двухфидерные реверсивные с одним автоматическим выключателем на два фидера, с кнопками и лампами на каждый фидер.

(Сумма токов обоих фидеров не должна превышать ток расцепителя автоматического выключателя).

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5424 2274 1,6 --------------- 500 400 220
2474 2,5
2674 4
2874 6
2974 8
3074 10
3174 12,5
3274 16







Двухфидерные реверсивные с одним автоматическим выключателем на два фидера, с кнопками, лампами и переключателем на каждый фидер.

(Сумма токов обоих фидеров не должна превышать ток расцепителя автоматического выключателя).

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5425 2274 1,6 --------------- 500 400 220
2474 2,5
2674 4
2874 6
2974 8
3074 10
3174 12,5
3274 16







Однофидерные реверсивные без автоматического выключателя, с кнопками и лампами.

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5430 3174 12,5 9,5-14 395 310 220
3274 16 13-19
3474 25 18-25
3574 32 27,2-36,8 500 400 220
3674 40 34-40
3774 50 45,2-57,5 650 500 220
3874 63 53,5-63,0
3974 80 68-92
4074 100 85-100
4174 125 106-143
4274 160 136-160







Однофидерные реверсивные без автоматического выключателя, с кнопками, лампами и переключателем.

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5431 3174 12,5 9,5-14 395 310 220
3274 16 13-19
3474 25 18-25
3574 32 27,2-36,8 500 400 220
3674 40 34-40
3774 50 45,2-57,5 650 500 220
3874 63 53,5-63,0
3974 80 68-92
4074 100 85-100
4174 125 106-143







Двухфидерные реверсивные без автоматического выключателя, с кнопками и лампами на каждый фидер.

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5434 1874 0,6 0,38-0,65 500 400 220
2074 1,0 0,61-1,0
2274 1,6 0,95-1,6
2474 2,5 1,5-2,6
2674 4 2,4-4,0
2874 6 3,8-6,0
2974 8 5,5-8,0
3074 10 7-10







Двухфидерные реверсивные без автоматического выключателя, с кнопками, лампами и переключателем на каждый фидер.

Тип  Типовой Индекс Номинальный ток ящика, А Предел регулировки Тока теплового реле, А Габаритные размеры, ММ
Высота, Н Ширина, L Глубина, B
Я 5435 1874 0,6 0,38-0,65 500 400 220
2074 1,0 0,61-1,0
2274 1,6 0,95-1,6
2474 2,5 1,5-2,6
2674 4 2,4-4,0
2874 6 3,8-6,0
2974 8 5,5-8,0
3074 10 7-10





Некоторые принципиальные схемы ящиков управления:



Одним из наиболее востребованных электрических агрегатов сегодня являются ящики управления асинхронными двигателями серии Я5000. Оборудование регулирует работу изделий с короткозамкнутым ротором. По стоимости от производителя заказать его в Москве вы можете  на нашем сайте. Фото и технические нюансы детально описаны на сайте.

Алгоритм действия и модификации устройства

По разновидностям ящики делятся по количеству электродвигателей: 1,2 или 3, по наличию реверса, переключателей и способу питания цепи. Так как мы сами производим изделия, заказчику рекомендуется детализировать свои требования относительно агрегата, обязательно их учтём.

Ящики управления асинхронными двигателями серии Я5000 контролируются дистанционно и автоматически. Агрегаты, над которыми осуществляется контроль, оснащены ротором мощностью до 70 000 Ватт, что функционирует в режиме:

  • продолжительном;
  • кратковременном;
  • повторно-кратковременном.

По уровням защиты изделия представлены в двух модификациях. IP31 – корпус защищает от попадания твёрдых веществ диаметров до 2,5 мм и вертикально падающих водных капель. IP54 – исключает негативное воздействие пыли и ливней (эффективен даже при сильных ветрах). От степени защиты зависит цена ящика управления асинхронным двигателем.

Ничего лишнего

Решив купить стандартный комплект оборудования, вы получаете:

  • корпус из металла (навесной или встраиваемый);
  • выключатели автоматического типа;
  • контакторы (отвечают за механическую блокировку);
  • реле;
  • контакторные приставки;
  • приборы управления;
  • зажимы;
  • светосигнальные компоненты.

С таким «шкафом» вы можете быть уверены в эффективной работе асинхронного электродвигателя. Надёжный корпус и высокая степень защиты делают своё. К тому же товар тщательно тестируется на заводе и поступает от производителя со строгим учётом технических требований.

Чтобы купить ящик серии Я5000 в Москве, вам не нужно никуда ехать – используйте смартфон или компьютер для оформления заказа. В режиме онлайн за считаные минуты легко и удобно уточнить нюансы сделки.

Наши работы

Контакты

Тел/факс: (495) 775-47-74

Москва, пр-т 60-летия Октября, 11А, стр. 16

mail@ener-s.ru

JoomShaper
