Щитки этажные
Серия ЩЭ
Предназначены для приема, распределения и учета электроэнергии напряжением 220В, для защиты линий квартир при перегрузках и коротких замыканиях, а также для размещения аппаратуры средств связи и сигнализации. Щитки устанавливаются в специальной нише. Ввод линии электропитания в щиток производится без разрезания магистрали 380/220В.
Функционально щитки этажные делятся на распределительные и учетно-распределительные (без отделения для размещения слаботочных отсеков).
Структура условного обозначения:
ЩЭ -Х Х ХХ УХЛ4
ЩЭ -Х Х ХХ УХЛ4: Назначение устанавливаемой аппаратуры и наличие отделения для размещения слаботочных устройств:
1 – распределительный (с аппаратами защиты вводов в квартиры)
2 – учетно-распределительные (с аппаратами учета и защиты групповых линий)
3 – с отделением для размещения слаботочных устройств
ЩЭ -Х Х ХХ УХЛ4: 2, 3, 4 – число квартир
ЩЭ -Х Х ХХ УХЛ4: Номер схемы*
ЩЭ -Х Х ХХ УХЛ4: Климатическое исполнение и категория размещения по ГОСТ 15150

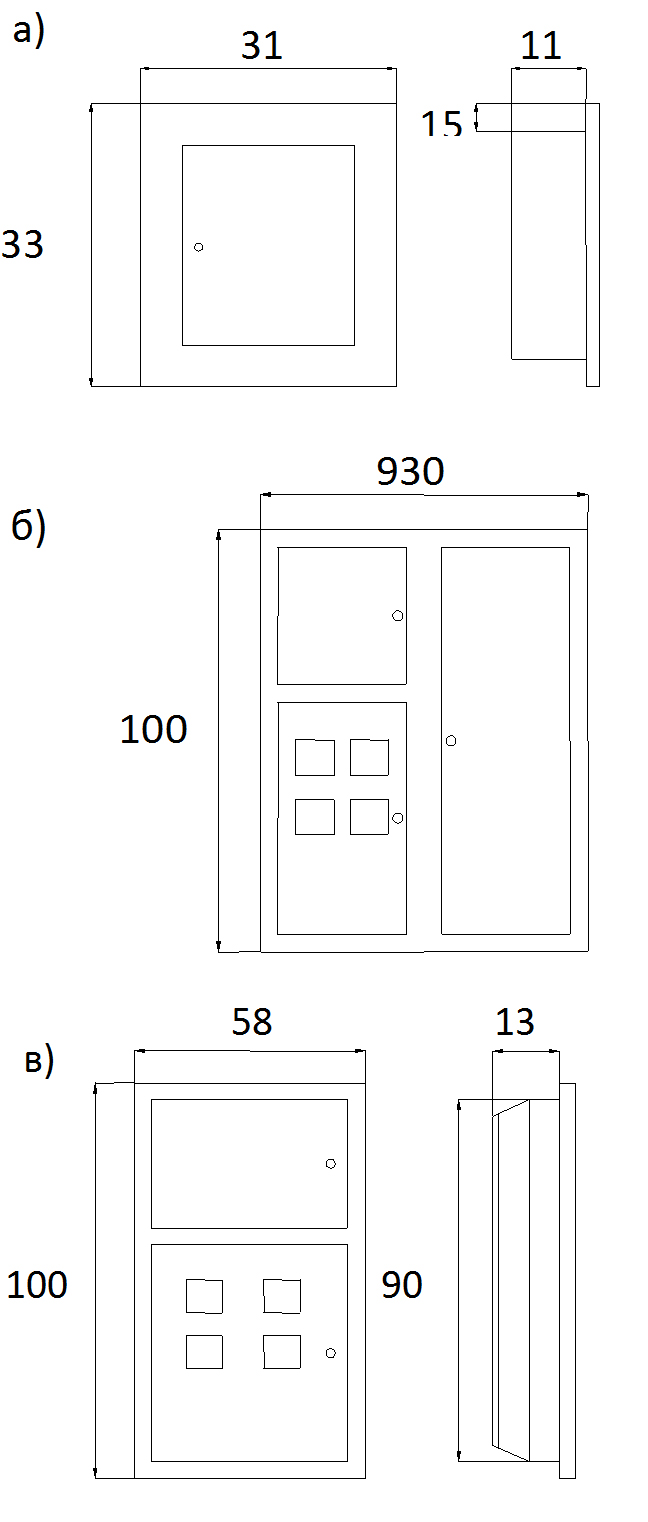

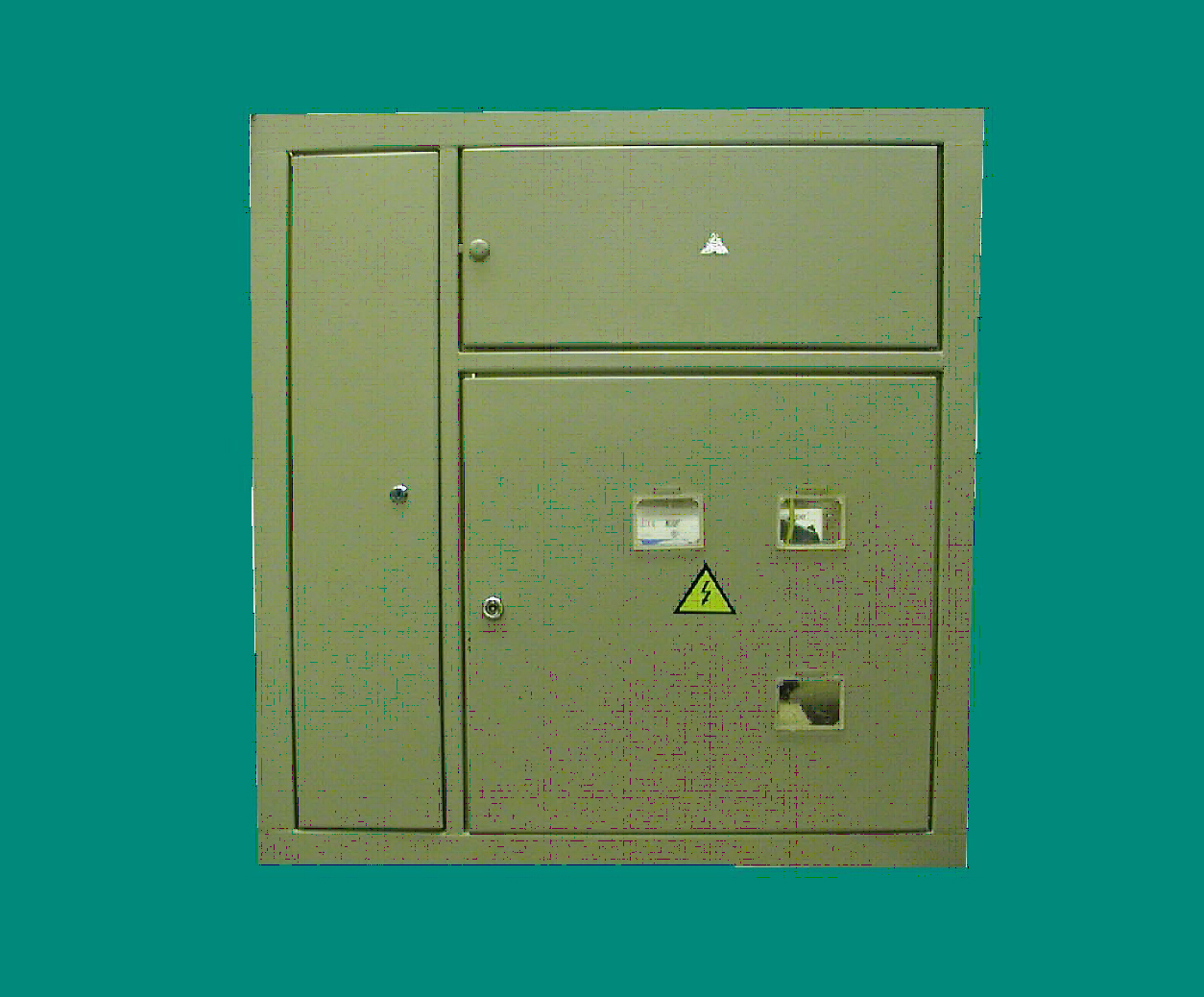

Общий вид:
Конструкция:
Конструкция учетно-распределительных щитков предусматривает наличие 3-х отсеков:
- абонентский отсек, в котором устанавливаются аппараты защиты вводов и отходящих линий в квартиры
- отсек учета, в котором устанавливаются однофазные электрические счетчики и аппарат для отключения лестничного стояка
- слаботочный отсек для размещения устройств телефонной, радиотрансляционной и телевизионной сетей.
Условия транспортировки и хранения:
Транспортировку шкафа производить крытым транспортом.
Щит хранить при температуре от -50 до +50 0С, относительной влажности до 80% при температуре +25 0С. Высота над уровнем моря не более 2000 м. Окружающая среда невзрывоопасна, не содержит токопроводящей пыли, агрессивных газов или паров, разрушающих металлы или изоляцию.
• Примечание: по желанию заказчика щитки могут изготавливаться по другим типовым схемам. Также возможна комплектация щитков устройствами защитного отключения.
| Обозначение | Номер рисунка | Число квартир | Число отходящих линий на квартиру | Число аппаратов на квартиру | Автоматический выключатель 100А для отключения стояка | Размер ниши для установки щитка | |||
| 16А | 25А | 40А | 40А | счетчик | |||||
| С аппаратами защиты вводов в квартиры | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| ЩЭ-1409 УХЛ4 | а | 4 | --- | --- | 1 | --- | --- | --- | 300х280х130 |
| ЩЭ-1410 УХЛ4 | --- | --- | --- | --- | --- | ||||
| С аппаратами защиты групповых линий и отделением для слаботочных устройств | |||||||||
| ЩЭ-3201 УХЛ4 | б | 2 | 2 | 1 | --- | 1 | 1 | 1 | 950х900х140 |
| ЩЭ-3202 УХЛ4 | 2 | 1 | --- | 1 | 1 | --- | |||
| ЩЭ-3203 УХЛ4 | 1 | 2 | --- | 1 | 1 | 1 | |||
| ЩЭ-3204 УХЛ4 | 1 | 2 | --- | 1 | 1 | --- | |||
| ЩЭ-3205 УХЛ4 | 2 | --- | 1 | 1 | 1 | 1 | |||
| ЩЭ-3206 УХЛ4 | 2 | --- | 1 | 1 | 1 | --- | |||
| ЩЭ-3211 УХЛ4 | 2 | --- | --- | 1 | 1 | 1 | |||
| ЩЭ-3212 УХЛ4 | 2 | --- | --- | 1 | 1 | --- | |||
| ЩЭ-3213 УХЛ4 | 1 | 1 | --- | 1 | 1 | 1 | |||
| ЩЭ-3214 УХЛ4 | 1 | 1 | --- | 1 | 1 | --- | |||
| ЩЭ-3301 УХЛ4 | б | 3 | 2 | 1 | --- | 1 | 1 | 1 | 950х900х140 |
| ЩЭ-3302 УХЛ4 | 2 | 1 | --- | 1 | 1 | --- | |||
| ЩЭ-3303 УХЛ4 | 1 | 2 | --- | 1 | 1 | 1 | |||
| ЩЭ-3304 УХЛ4 | 1 | 2 | --- | 1 | 1 | --- | |||
| ЩЭ-3305 УХЛ4 | 2 | --- | 1 | 1 | 1 | 1 | |||
| ЩЭ-3306 УХЛ4 | 2 | --- | 1 | 1 | 1 | --- | |||
| ЩЭ-3311 УХЛ4 | 2 | --- | --- | 1 | 1 | 1 | |||
| ЩЭ-3312 УХЛ4 | 2 | --- | --- | 1 | 1 | --- | |||
| ЩЭ-3313 УХЛ4 | 1 | 1 | --- | 1 | 1 | 1 | |||
| ЩЭ-3314 УХЛ4 | 1 | 1 | --- | 1 | 1 | --- | |||
| ЩЭ-3401 УХЛ4 | б | 4 | 2 | 1 | --- | 1 | 1 | 1 | 950х900х140 |
| ЩЭ-3402 УХЛ4 | 2 | 1 | --- | 1 | 1 | --- | |||
| ЩЭ-3403 УХЛ4 | 1 | 2 | --- | 1 | 1 | 1 | |||
| ЩЭ-3404 УХЛ4 | 1 | 2 | --- | 1 | 1 | --- | |||
| ЩЭ-3405 УХЛ4 | 2 | --- | 1 | 1 | 1 | 1 | |||
| ЩЭ-3406 УХЛ4 | 2 | --- | 1 | 1 | 1 | --- | |||
| ЩЭ-3411 УХЛ4 | 2 | --- | --- | 1 | 1 | 1 | |||
| ЩЭ-3412 УХЛ4 | 2 | --- | --- | 1 | 1 | --- | |||
| ЩЭ-3413 УХЛ4 | 1 | 1 | --- | 1 | 1 | 1 | |||
| ЩЭ-3414 УХЛ4 | 1 | 1 | --- | 1 | 1 | --- | |||
| С аппаратами защиты групповых линий | |||||||||
| ЩЭ-2301 УХЛ4 | в | 3 | 2 | 1 | --- | 1 | 1 | 1 | 950х500х140 |
| ЩЭ-2302 УХЛ4 | 2 | 1 | --- | 1 | 1 | --- | |||
| ЩЭ-2303 УХЛ4 | 1 | 2 | --- | 1 | 1 | 1 | |||
| ЩЭ-2304 УХЛ4 | 1 | 2 | --- | 1 | 1 | --- | |||
| ЩЭ-2305 УХЛ4 | 2 | --- | 1 | 1 | 1 | 1 | |||
| ЩЭ-2306 УХЛ4 | 2 | --- | 1 | 1 | 1 | --- | |||
| ЩЭ-2311 УХЛ4 | 2 | --- | --- | 1 | 1 | 1 | |||
| ЩЭ-2312 УХЛ4 | 2 | --- | --- | 1 | 1 | --- | |||
| ЩЭ-2313 УХЛ4 | 1 | 1 | --- | 1 | 1 | 1 | |||
| ЩЭ-2314 УХЛ4 | 1 | 1 | --- | 1 | 1 | --- | |||
| ЩЭ-2401 УХЛ4 | в | 4 | 2 | 1 | --- | 1 | 1 | 1 | 950х500х140 |
| ЩЭ-2402 УХЛ4 | 2 | 1 | --- | 1 | 1 | --- | |||
| ЩЭ-2403 УХЛ4 | 1 | 2 | --- | 1 | 1 | 1 | |||
| ЩЭ-2404 УХЛ4 | 1 | 2 | --- | 1 | 1 | --- | |||
| ЩЭ-2405 УХЛ4 | 2 | --- | 1 | 1 | 1 | 1 | |||
| ЩЭ-2406 УХЛ4 | 2 | --- | 1 | 1 | 1 | --- | |||
| ЩЭ-2411 УХЛ4 | 2 | --- | --- | 1 | 1 | 1 | |||
| ЩЭ-2412 УХЛ4 | 2 | --- | --- | 1 | 1 | --- | |||
| ЩЭ-2413 УХЛ4 | 1 | 1 | --- | 1 | 1 | 1 | |||
| ЩЭ-2414 УХЛ4 | 1 | 1 | --- | 1 | 1 | --- | |||
Электрический этажный щиток – изделие, которое можно встретить в большинстве жилых домов Москвы или другого города. Предназначение аппаратуры – распределять электричество в сетях общественного пользования с напряжением 220 В, а также гарантировать закрытый доступ к устройствам внутри корпуса изделия.
Структура и предназначение
Как правило, этажные щитки выполняются из качественного металла. Изделие отвечает за защиту линий от чрезмерного напряжения или перепадов в сети. Оборудование покрывается специальной краской, которая замедляет процессы коррозии. Дополнительное требование к продукции – несгораемый корпус. Сейчас не проблема купить этажный распределительный щиток, который прослужит много лет даже в самых суровых условиях.
Как правило, изделие состоит из таких частей:
- части для абонентов – монтируются компоненты, обеспечивающие защиту электролиний;
- отсека учёта электроэнергии – здесь установлены индикаторы или приборы для отключения стояка;
- слаботочного участка – для монтажа разного рода линий.
За счёт того, что этажный универсальный щиток на 4 квартиры встречается практически в каждом жилом доме, востребованность данной продукции в Москве высокая. Наша компания предлагает качественные изделия по цене от производителя. Заказать электрощиты удобней всего через сайт или по телефону.
Особенности эксплуатации
Оборудование монтируется чаще всего в коридорах жилых помещений. Щиток присоединяется к сети двух и более квартир. Продукция устанавливается только специалистами и строго с соблюдением техники безопасности.
С учётом специфики конструкции помещения и схемы подъезда, этажей и лестничных пролётов подбираются основные параметры изделия, а, следовательно, меняется цена этажного щитка (ЩЭ). Как правило, конструкция оборудования не имеет каркаса, а это значит, что предусмотрено только одностороннее обслуживание.
Щитки выполнены из надёжного металла и не «боятся» коррозии. Изделие также оснащено дверцами (форма зависит от параметров установленной внутри аппаратуры) с замком. Особенно популярна покупка данного оборудования среди коммунальных служб. Щиток стальной этажный на 2 квартиры – это надёжная защита от несанкционированного доступа к электрическим устройствам непрофессионалами.
Для выполнения информативной функции касаемо показаний контроля электроэнергии в структуре имеются пластиковые или стеклянные окошки. Как правило, в изделии есть створка для доступа к отсеку, где вмонтированы розетки и тумблеры для регулирования уровня света в подъезде или тамбуре.
Эффективность и безопасность
Мы являемся производителем продукции и готовы выполнить заказ любой сложности, гарантировав выгодную стоимость. За счёт собственного завода у нас вы сможете купить надёжный этажный щиток на 3 квартиры дешевле, чем у конкурентов, а качество продукции не вызовет нареканий.
Мы не первый год на рынке и прекрасно знаем, что нужно клиенту. С помощью интернета вы детальней можете изучить фото, технические параметры продукции и цены от производителя. Если заинтересовал какой-либо товар, просто напишите нам в режиме онлайн или позвоните.
Надёжный электрощиток – это не только оптимальная работа освещения и эффективная подача электроэнергии, но и защита оборудования от несанкционированного доступа, что очень важно с точки зрения техники безопасности.
