Панели распределительных щитов
ЩО-70 и ЩО-91
Предназначены для комплектования распредустройств напряжением 380/220 В трехфазного переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема и распределения электроэнергии, защиты отходящих линий от перегрузок и токов короткого замыкания.
Структура условного обозначения.
ЩО-ХХ - Х- ХХ УЗ
ЩО-ХХ-Х- ХХ УЗ: 70, 91 – год разработки
ЩО-ХХ-Х-ХХ УЗ: 1, 2, 3 – порядковый номер (только для ЩО-70)
ЩО-ХХ-Х-ХХ- УЗ: Номер схемы
ЩО-ХХ-Х-XX-УЗ : Климатическое исполнение и категория размещения по ГОСТ 15150-69

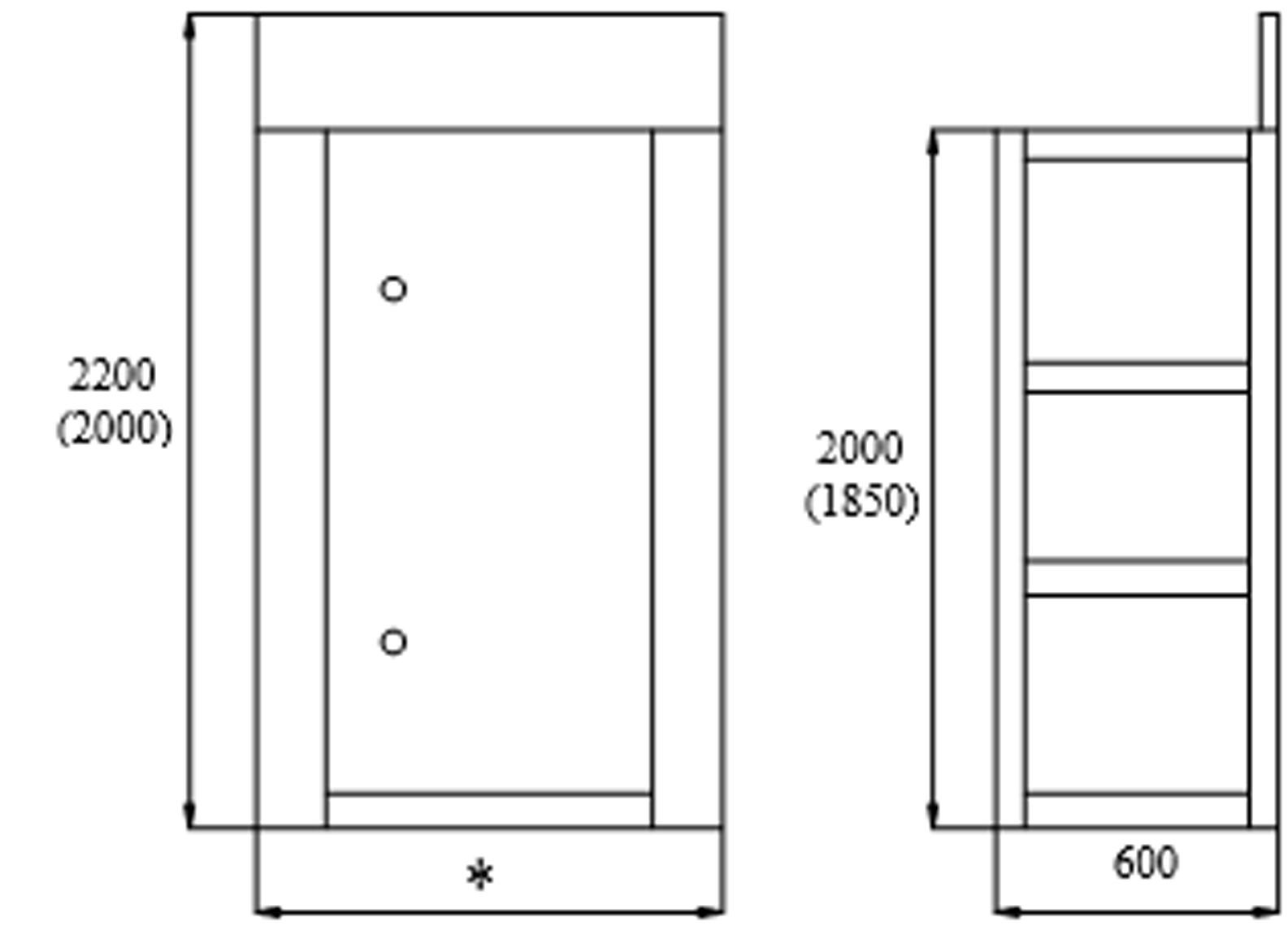

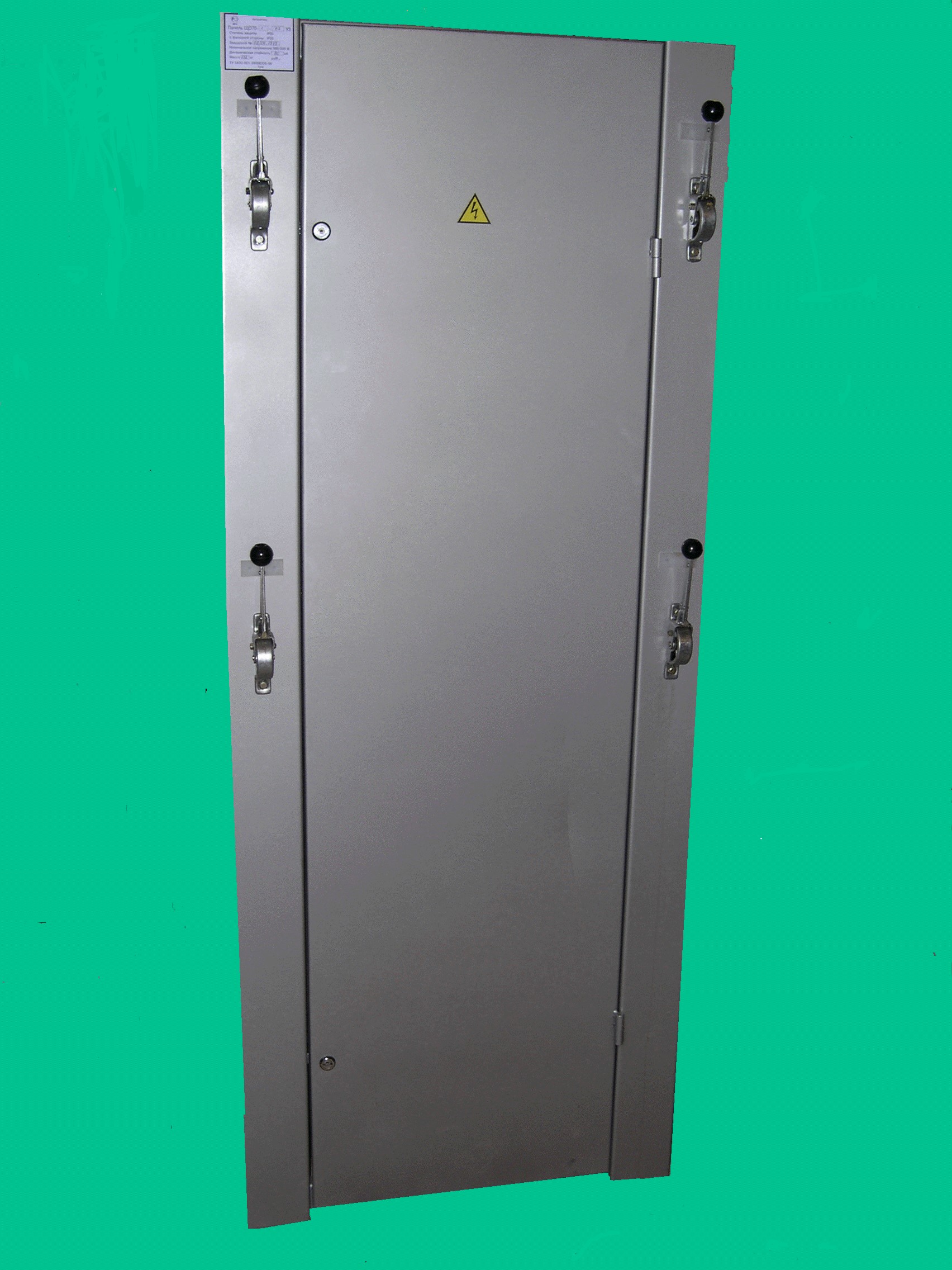

Общий вид панелей ЩО-70
(в скобках указаны размеры панелей ЩО-70-3 и ЩО-91)
Конструкция:
Панели ЩО-70 и ЩО-91 представляют собой металлоконструкции, имеющие степень защиты с фасадной стороны IP20, а с остальных сторон IP00, и предназначены для одностороннего обслуживания. Ошиновка панелей имеет электродинамическую стойкость к токам короткого замыкания и составляет: - 30 КА для панелей ЩО-70-1 (комплектование щитов мощностью до 630 КВА) - 50 КА для панелей ЩО-70-2, ЩО-70-3, ЩО-91 (комплектование щитов мощностью свыше 630 КВА). Панели ЩО-70-3 и ЩО-91 в отличие от ЩО-70-1 ЩО-70-2 имеют меньшие габариты. По назначению панели ЩО-70 делят на:
- линейные
- вводные
- секционные
- вводно-линейные
- водно-секционные
- панели с аппаратурой АВР
Типоисполнения панелей ЩО-70 и ЩО-91 представлены в таблице. Основным документом для комплектования щитов является опросный лист, в соответствии с которым производится:
- компоновка панелей ЩО-70 и ЩО-91
- поставка торцевых панелей, щитков учета, комплекта сборных шин и шинных мостов (при их наличии)
* - Ширина панелей указана в таблице.

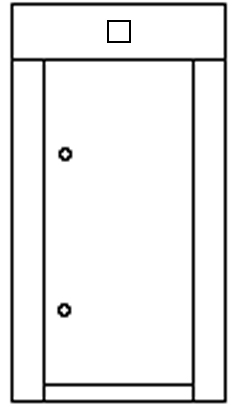

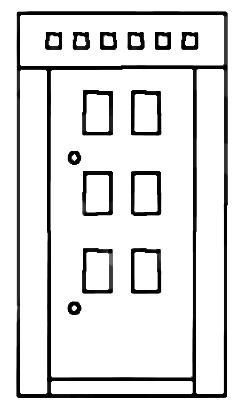

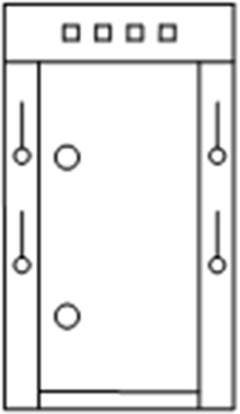

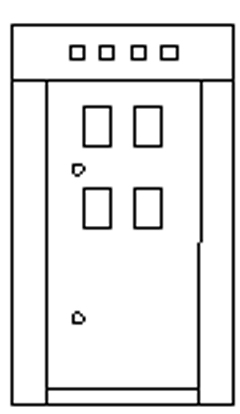

| Тип панели | Ширина панели L, мм | Внешний вид (фасад) | Однолинейные схемы главных цепей | Элементы на схеме | |
| Обозначение | Наименование | ||||
| Линейные панели | |||||
|---|---|---|---|---|---|
| ЩО-70-1-01УЗ ЩО-70-2-01УЗ ЩО-70-3-01УЗ ЩО-91-1УЗ |
800 800 800 800 |
 |
 |

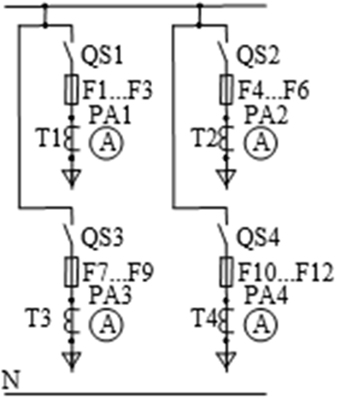

F1-F6 F7-F12 PA1,PA2 PA3,PA4 QS1,QS2 QS3,QS4 T1,T2 T3,T4 |
Предохранители 100А Предохранители 250А Амперметры 100/5А Амперметры 200/5А Разъединители 100А Разъединители 250А Трансформаторы тока 100/5А Трансформаторы тока 200/5А |
| ЩО-70-1-02УЗ ЩО-70-2-02УЗ ЩО-70-3-02УЗ ЩО-91-2УЗ |
800 800 800 800 |
F1-F12 PA1-PA4 QS1-QS4 T1-T4 |
Предохранители 250А Амперметры 200/5А Разъединители 250А Трансформаторы тока 200/5А |
||
| ЩО-70-1-03УЗ ЩО-70-2-03УЗ ЩО-70-3-03УЗ ЩО-91-3УЗ |
800 800 800 800 |
F1…F6 F7…F12 PA1,PA2 PA3,PA4 QS1,QS2 QS3,QS4 T1,T2 T3,T4 |
Предохранители 250А Предохранители 400А Амперметры 200/5А Амперметры 400/5А Разъединители 250А Разъединители 400А Трансформаторы тока 200/5А Трансформаторы тока 400/5А |
||

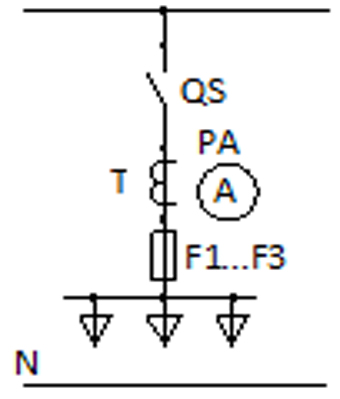

| ЩО-70-1-04УЗ ЩО-70-2-04УЗ ЩО-70-3-04УЗ ЩО-91-4УЗ |
800 800 600 600 |
 |
 |
F1-F3 PA QS |
Предохранители 600А Амперметр 600/5А Разъединитель 650А Трансформатор тока 600/5А |
| ЩО-70-1-05УЗ ЩО-70-2-05УЗ ЩО-70-3-05УЗ ЩО-91-5УЗ |
800 800 800 800 |
 |
 |

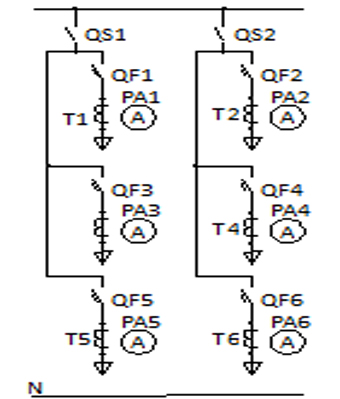

PA1-PA6 QF1-QF6 QS1,QS2 T1-T6 |
Амперметры 100/5А Разъединители 100А Разъединители 400А Трансформаторы тока 100/5А |
| ЩО-70-1-06УЗ ЩО-70-2-06УЗ |
800 800 |
PA1-PA6 QF1-QF6 QS1,QS2 T1-T6 |
Амперметры 100/5А Разъединители 100А Разъединители 400А Трансформаторы тока 100/5А |
||
| ЩО-70-1-07УЗ ЩО-70-2-07УЗ ЩО-91-6УЗ |
800 800 800 |
 |
 |
PA1…PA4 QF1, QF2 QS1, QS2 T1…T4 |
Амперметры 200/5А Выключатели автоматические 200А Разъединители 400А Трансформаторы тока 200/5 |
| ЩО-70-1-08УЗ ЩО-70-2-08УЗ ЩО-70-3-06УЗ |
800 800 800 |
PA1…PA4 QF1, QF2 QS1, QS2 T1…T4 |
Амперметры 200/5А Выключатели автоматические 250А Разъединители 600А Трансформаторы тока 200/5 |
||
| ЩО-70-1-09УЗ ЩО-70-2-09УЗ ЩО-70-3-07УЗ ЩО-91-7УЗ |
800 800 800 800 |
 |
 |
PA1,PA2 QF1, QF2 QS1, QS2 T1,T2 |
Амперметры 600/5А Выключатели автоматические 600А Разъединители 600А Трансформаторы тока 600/5 |
| ЩО-70-1-10УЗ ЩО-70-2-10УЗ |
800 800 |
PA1,PA2 QF1, QF2 QS1, QS2 T1,T2 |
Амперметры 600/5А Выключатели автоматические 600А Разъединители 600А Трансформаторы тока 600/5 |
||
| ЩО-70-1-11УЗ ЩО-70-2-11УЗ ЩО-70-3-08УЗ |
800 800 600 |
 |
 |
PA1…PA3 Wh QF1…QF4 QS T1…T3 |
Амперметры 400/5 А Счетчик трехфазный 5А Выключатели автоматические 100А Разъединители 400А Трансформаторы тока 400/5 |
| ЩО-70-1-12УЗ ЩО-70-2-12УЗ |
800 800 |
||||
| ЩО-70-1-13УЗ ЩО-70-2-13УЗ ЩО-70-3-05УЗ |
800 800 800 |
 |
 |
PA1…PA6 QF1…QF6 T1…T6 |
Амперметры 100/5 А Выключатели автоматические 100А Трансформаторы тока 100/5 |
| ЩО-70-1-14УЗ ЩО-70-2-14УЗ |
800 800 |
||||
| ЩО-70-1-15УЗ ЩО-70-2-15УЗ ЩО-70-3-06УЗ |
800 800 800 |
 |
 |
PA1…PA4 QF1…QF4 T1…T4 |
Амперметры 200/5 А Выключатели автоматические 200А Трансформаторы тока 200/5 |
| ЩО-70-1-16УЗ ЩО-70-2-16УЗ |
800 800 |
PA1…PA4 QF1…QF4 T1…T4 |
Амперметры 200/5 А Выключатели автоматические 200А Трансформаторы тока 200/5 |
||
| ЩО-70-1-18УЗ ЩО-70-2-18УЗ ЩО-70-3-07УЗ |
800 800 800 |
 |
 |
PA1,PA2 QF1,QF2 T1,T2 |
Амперметры 600/5 А Выключатели автоматические 600А Трансформаторы тока 600/5 |
| ЩО-70-1-19УЗ ЩО-70-2-19УЗ |
800 800 |
||||
| ЩО-70-1-20УЗ ЩО-70-2-20УЗ ЩО-70-3-08УЗ |
800 800 800 |
 |
 |
PA1…PA3 Wh QF1…QF4 T1…T3 |
Амперметры 400/5 А Счетчик трехфазный 5А Выключатели автоматические 100А Трансформаторы тока 400/5 |
| ЩО-70-1-21УЗ ЩО-70-2-21УЗ |
800 800 |
||||
| ЩО-70-1-23УЗ ЩО-70-2-23УЗ ЩО-70-3-09УЗ ЩО-91-14УЗ |
800 800 600 700 |
 |
 |
PA QF1 QS T |
Амперметр 1000/5А Выключатель автоматический 1000А Разъединитель 1000А Трансформатор тока 1000/5 |
| ЩО-70-1-25УЗ ЩО-70-2-25УЗ |
800 800 |
||||
| ЩО-70-1-24УЗ ЩО-70-2-24УЗ |
800 800 |
 |
PA QF QS T |
Амперметр 400/5А Выключатель автоматический 400А Разъединитель 400А Трансформатор тока 400/5 |
|
| ЩО-70-1-26УЗ ЩО-70-2-26УЗ ЩО-70-3-05УЗ |
800 800 800 |
 |
 |
PA1-PA6 QF1-QF6 QS1,QS2 T1-T6 |
Амперметры 100/5А Выключатель автоматический 100А Разъединители 400А Трансформаторы тока 100/5А |
| ЩО-70-1-27УЗ ЩО-70-2-27УЗ ЩО-70-3-08УЗ |
800 800 600 |
 |
 |
PA1…PA3 Wh QF1…QF4 QS T1…T3 |
Амперметры 400/5 А Счетчик трехфазный 5А Выключатели автоматические 100А Разъединители 400А Трансформаторы тока 400/5 |
| ЩО-70-1-28УЗ ЩО-70-2-28УЗ ЩО-70-3-05УЗ |
800 800 600 |
 |
 |
PA1…PA6 QF1…QF6 T1…T6 |
Амперметры 100/5 А Выключатели автоматические 100А Трансформаторы тока 100/5 |
| ЩО-70-1-29УЗ ЩО-70-3-08УЗ |
800 600 |
 |
 |
PA1…PA3 Wh QF1…QF4 T1…T3 |
Амперметры 400/5 А Счетчик трехфазный 5А Выключатели автоматические 100А Трансформаторы тока 400/5 |
| Вводные панели | |||||
| ЩО-70-1-30УЗ ЩО-70-3-15УЗ ЩО-91-15УЗ |
800 600 600 |
 |
 |
F1…F3 PA1…PA3 PV QS T1…T3 |
Предохранители 600 А Амперметры 600/5 А Вольтметр 500В Разъединитель 600 А Трансформаторы тока 600/5 |
| ЩО-70-1-31УЗ ЩО-70-3-16УЗ ЩО-91-17УЗ |
800 600 600 |
 |
PA1…PA3 PV QS T1…T3 |
Амперметры 1000/5 А Вольтметр 500В Разъединитель 1000 А Трансформаторы тока 1000/5 |
|
| ЩО-70-1-32УЗ ЩО-70-3-17УЗ |
800 600 |
 |
F1…F3 PA1…PA3 PV QS T1…T3 |
Предохранители 600 А Амперметры 600/5 А Вольтметр 500В Разъединитель 600 А Трансформаторы тока 600/5 |
|
| ЩО-70-1-33УЗ ЩО-70-3-18УЗ |
800 600 |
 |
 |
PA1…PA3 PV QS T1…T3 |
Амперметры 1000/5 А Вольтметр 500В Разъединитель 1000 А Трансформаторы тока 1000/5 |
| ЩО-70-1-34УЗ ЩО-70-3-19УЗ |
800 600 |
 |
 |
PA1…PA3 PV QF QS T1…T4 |
Амперметры 1000/5 А Вольтметр 500В Выключатель автоматич. 1000 А Разъединитель 1000 А Трансформаторы тока 1000/5 |
| ЩО-70-1-35УЗ ЩО-91-20УЗ |
800 700 |
 |
|||
| ЩО-70-1-36УЗ ЩО-70-2-36УЗ ЩО-70-3-21УЗ |
800 800 800 |
 |
 |
PA1…PA3 PV QF QS T1…T3 |
Амперметры 1500/5 А Вольтметр 500В Выключатель автоматич. 1600 А Разъединитель 2000 А Трансформаторы тока 1500/5 |
| ЩО-70-1-37УЗ ЩО-70-2-37УЗ ЩО-70-3-21УЗ |
800 800 800 |
PA1…PA3 PV QF QS T1…T3 |
Амперметры 1500/5 А Вольтметр 500В Выключатель автоматич. 1600 А Разъединитель 1600 А Трансформаторы тока 1500/5 |
||
| ЩО-70-1-38УЗ ЩО-70-2-38УЗ |
800 800 |
 |
PA1…PA3 PV QF QS T1…T4 |
Амперметры 1500/5 А Вольтметр 500В Выключатель автоматич. 1600 А Разъединитель 2000 А Трансформаторы тока 1500/5 |
|
| ЩО-70-1-39УЗ ЩО-70-2-39УЗ |
800 800 |
PA1…PA3 PV QF QS T1…T4 |
Амперметры 1500/5 А Вольтметр 500В Выключатель автоматич. 1600 А Разъединитель 1600 А Трансформаторы тока 1500/5 |
||
| ЩО-70-1-36УЗ ЩО-70-2-36УЗ ЩО-70-3-21УЗ |
1000 1000 800 |
 |
 |
PA1…PA3 PV QF QS T1…T4 |
Амперметры 2000/5 А Вольтметр 500В Выключатель автоматич. 2000 А Разъединитель 2000 А Трансформаторы тока 2000/5 |
| ЩО-70-2-41УЗ | 1000 |  |
PA1…PA3 PV QF QS T1…T4 |
Амперметры 2000/5 А Вольтметр 500В Выключатель автоматич. 2000 А Разъединитель 2000 А Трансформаторы тока 2000/5 |
|
| ЩО-70-1-42УЗ ЩО-70-3-20УЗ ЩО-91-24УЗ |
800 600 700 |
 |
 |
PA1…PA3 PV QF QS T1…T3 |
Амперметры 1000/5 А Вольтметр 500В Выключатель автоматич. 1000 А Разъединитель 1000 А Трансформаторы тока 1000/5 |
| ЩО-70-2-43УЗ | 800 |  |
PA1…PA3 PV QF QS T1…T4 |
Амперметры 1000/5 А Вольтметр 500В Выключатель автоматич. 1000 А Разъединитель 1000 А Трансформаторы тока 1000/5 |
|
| ЩО-70-1-44УЗ ЩО-70-2-44УЗ ЩО-70-3-22УЗ ЩО-91-25УЗ |
800 800 800 800 |
 |
 |
PA1…PA3 PV QF QS T1…T3 |
Амперметры 1500/5 А Вольтметр 500В Выключатель автоматич. 1600 А Разъединитель 2000 А Трансформаторы тока 1500/5 |
| ЩО-70-1-45УЗ ЩО-70-2-45УЗ ЩО-70-3-22УЗ ЩО-91-25УЗ |
800 800 800 800 |
PA1…PA3 PV QF QS T1…T3 |
Амперметры 1500/5 А Вольтметр 500В Выключатель автоматич. 1600 А Разъединитель 1600 А Трансформаторы тока 1600/5 |
||
| ЩО-70-1-46УЗ ЩО-70-2-46УЗ |
800 800 |
 |
PA1…PA3 PV QF QS T1…T4 |
Амперметры 1500/5 А Вольтметр 500В Выключатель автоматич. 1600 А Разъединитель 2000 А Трансформаторы тока 1500/5 |
|
| ЩО-70-1-47УЗ ЩО-70-2-47УЗ |
800 800 |
PA1…PA3 PV QF QS T1…T4 |
Амперметры 1500/5 А Вольтметр 500В Выключатель автоматич. 1600 А Разъединитель 1600 А Трансформаторы тока 1500/5 |
||
| ЩО-70-2-48УЗ ЩО-70-3-24УЗ ЩО-91-26УЗ |
1000 1000 800 |
 |
 |
PA1…PA3 PV QF QS T1…T3 |
Амперметры 2000/5 А Вольтметр 500В Выключатель автоматич. 2000 А Разъединитель 2000 А Трансформаторы тока 2000/5 |
| ЩО-70-2-49УЗ | 1000 |  |
PA1…PA3 PV QF QS T1…T4 |
Амперметры 2000/5 А Вольтметр 500В Выключатель автоматич. 2000 А Разъединитель 2000 А Трансформаторы тока 2000/5 |
|
| ЩО-70-1-50УЗ | 800 |  |
 |
PA1…PA3 PV QF QS T1…T3 |
Амперметры 400/5 А Вольтметр 500В Выключатель автоматич. 400 А Разъединитель 400 А Трансформаторы тока 400/5 |
| ЩО-70-1-51УЗ | 800 |  |
PA1…PA3 PV QF QS T1…T4 |
Амперметры 400/5 А Вольтметр 500В Выключатель автоматич. 400 А Разъединитель 400 А Трансформаторы тока 400/5 |
|
| ЩО-70-1-52УЗ ЩО-70-3-19УЗ |
800 600 |
 |
PA1…PA3 PV QF QS T1…T3 |
Амперметры 1000/5 А Вольтметр 500В Выключатель автоматич. 1000 А Разъединитель 1000 А Трансформаторы тока 1000/5 |
|
| ЩО-70-1-53УЗ | 800 |  |
PA1…PA3 PV QF QS T1…T3 |
Амперметры 1000/5 А Вольтметр 500В Выключатель автоматич. 1000 А Разъединитель 1000 А Трансформаторы тока 1000/5 |
|
| ЩО-70-1-54УЗ ЩО-70-2-54УЗ ЩО-70-3-21УЗ |
1000 1000 800 |
 |
 |
PA1…PA3 PV QF QS T1…T3 |
Амперметры 1500/5 А Вольтметр 500В Выключатель автоматич. 1600 А Разъединитель 2000 А Трансформаторы тока 1500/5 |
| ЩО-70-1-55УЗ ЩО-70-2-55УЗ ЩО-70-3-21УЗ |
1000 1000 800 |
PA1…PA3 PV QF QS T1…T3 |
Амперметры 1500/5 А Вольтметр 500В Выключатель автоматич. 1600 А Разъединитель 1600 А Трансформаторы тока 1500/5 |
||
| ЩО-70-1-56УЗ ЩО-70-2-56УЗ |
1000 1000 |
 |
PA1…PA3 PV QF QS T1…T4 |
Амперметры 1500/5 А Вольтметр 500В Выключатель автоматич. 1600 А Разъединитель 2000 А Трансформаторы тока 1500/5 |
|
| ЩО-70-1-57УЗ ЩО-70-2-57УЗ |
1000 1000 |
PA1…PA3 PV QF QS T1…T4 |
Амперметры 1500/5 А Вольтметр 500В Выключатель автоматич. 1600 А Разъединитель 1600 А Трансформаторы тока 1500/5 |
||
| ЩО-70-2-58УЗ ЩО-70-3-23УЗ |
1000 800 |
 |
 |
PA1…PA3 PV QF QS T1…T3 |
Амперметры 2000/5 А Вольтметр 500В Выключатель автоматич. 2000 А Разъединитель 2000 А Трансформаторы тока 2000/5 |
| ЩО-70-2-59УЗ | 1000 |  |
PA1…PA3 PV QF QS T1…T4 |
Амперметры 2000/5 А Вольтметр 500В Выключатель автоматич. 2000 А Разъединитель 2000 А Трансформаторы тока 2000/5 |
|
| ЩО-70-1-60УЗ | 800 |  |
 |
PA1…PA3 PV QF QS T1…T3 |
Амперметры 400/5 А Вольтметр 500В Выключатель автоматич. 400 А Разъединитель 400 А Трансформаторы тока 400/5 |
| ЩО-70-1-61УЗ | 800 |  |
PA1…PA3 PV QF QS T1…T4 |
Амперметры 400/5 А Вольтметр 500В Выключатель автоматич. 400 А Разъединитель 400 А Трансформаторы тока 400/5 |
|
| ЩО-70-1-62УЗ ЩО-70-3-20УЗ |
800 600 |
 |
PA1…PA3 PV QF QS T1…T3 |
Амперметры 1000/5 А Вольтметр 500В Выключатель автоматич. 1000 А Разъединитель 1000 А Трансформаторы тока 1000/5 |
|
| ЩО-70-1-63УЗ | 800 |  |
PA1…PA3 PV QF QS T1…T4 |
Амперметры 1000/5 А Вольтметр 500В Выключатель автоматич. 1000 А Разъединитель 1000 А Трансформаторы тока 1000/5 |
|
| ЩО-70-1-64УЗ ЩО-70-2-64УЗ ЩО-70-3-22УЗ |
1000 1000 800 |
 |
 |
PA1…PA3 PV QF QS T1…T3 |
Амперметры 1500/5 А Вольтметр 500В Выключатель автоматич. 1600 А Разъединитель 2000 А Трансформаторы тока 1500/5 |
| ЩО-70-1-65УЗ ЩО-70-2-65УЗ ЩО-70-3-22УЗ |
1000 1000 800 |
PA1…PA3 PV QF QS T1…T3 |
Амперметры 1500/5 А Вольтметр 500В Выключатель автоматич. 1600 А Разъединитель 1600 А Трансформаторы тока 1500/5 |
||
| ЩО-70-1-66УЗ ЩО-70-2-66УЗ |
1000 1000 |
 |
PA1…PA3 PV QF QS T1…T4 |
Амперметры 1500/5 А Вольтметр 500В Выключатель автоматич. 1600 А Разъединитель 2000 А Трансформаторы тока 1500/5 |
|
| ЩО-70-1-67УЗ ЩО-70-2-67УЗ |
1000 1000 |
PA1…PA3 PV QF QS T1…T4 |
Амперметры 1500/5 А Вольтметр 500В Выключатель автоматич. 1600 А Разъединитель 1600 А Трансформаторы тока 1500/5 |
||
| ЩО-70-2-68УЗ ЩО-70-3-24УЗ |
1000 1000 |
 |
PA1…PA3 PV QF QS T1…T3 |
Амперметры 2000/5 А Вольтметр 500В Выключатель автоматич. 2000 А Разъединитель 2000 А Трансформаторы тока 2000/5 |
|
| ЩО-70-2-69УЗ | 1000 |  |
PA1…PA3 PV QF QS T1…T4 |
Амперметры 2000/5 А Вольтметр 500В Выключатель автоматич. 2000 А Разъединитель 2000 А Трансформаторы тока 2000/5 |
|
| Секционные панели | |||||
| ЩО-70-1-70УЗ ЩО-70-3-35УЗ |
300 300 |
 |
 |
QS | Разъединитель 600 А |
| ЩО-70-1-71УЗ ЩО-70-3-36УЗ ЩО-91-31УЗ |
300 300 300 |
QS | Разъединитель 1000 А | ||
| ЩО-70-1-72УЗ ЩО-70-3-37УЗ ЩО-91-35УЗ |
800 600 700 |
 |
 |
QF QS1,QS2 |
Выключатель автоматич. 1000 А Разъединитель 1000 А |
| ЩО-70-1-73УЗ ЩО-70-2-73УЗ ЩО-91-36УЗ |
1000 1000 800 |
 |
 |
QF QS1,QS2 |
Выключатель автоматич. 1600 А Разъединитель 2000 А |
| ЩО-70-1-74УЗ ЩО-70-2-74УЗ ЩО-91-36УЗ |
1000 1000 800 |
QF QS1,QS2 |
Выключатель автоматич. 1600 А Разъединитель 1600 А |
||
| ЩО-70-1-75УЗ | 800 |  |
QF QS1,QS2 |
Выключатель автоматич. 400 А Разъединитель 400 А |
|
| ЩО-70-1-76УЗ ЩО-70-3-37УЗ |
800 600 |
QF QS1,QS2 |
Выключатель автоматич. 1000 А Разъединитель 1000 А |
||
| ЩО-70-1-77УЗ ЩО-70-2-77УЗ |
1000 1000 |
 |
QF QS1,QS2 |
Выключатель автоматич. 1600 А Разъединитель 2000 А |
|
| ЩО-70-1-78УЗ ЩО-70-2-78УЗ |
1000 1000 |
QF QS1,QS2 |
Выключатель автоматич. 1600 А Разъединитель 1600 А |
||
| Вводно-линейные панели | |||||
| ЩО-70-1-84УЗ ЩО-70-3-45УЗ |
1000 1000 |
 |
 |
F1…F3 F4…F12 PA1…PA3 PA4…PA6 PV QS1 QS2…QS4 T1…T3 T4…T6 |
Предохранители 600А Предохранители 250А Амперметры 600/5А Амперметры 200/5А Вольтметр 500В Разъединители 600А Разъединители 250А Трансформаторы тока 600/5А Трансформаторы тока 200/5А |
| ЩО-70-1-85УЗ ЩО-70-3-46УЗ |
1000 1000 |
 |
 |
F1…F3 F4…F12 PA1…PA3 PA4…PA6 PV QS1 QS2…QS4 T1…T3 T4…T6 |
Предохранители 600А Предохранители 250А Амперметры 600/5А Амперметры 200/5А Вольтметр 500В Разъединители 600А Разъединители 250А Трансформаторы тока 600/5А Трансформаторы тока 200/5А |
| Вводно-секционные панели | |||||
| ЩО-70-1-86УЗ ЩО-70-3-50УЗ |
1000 1000 |
 |
 |
F1…F6 PA1…PA6 PV1,PV2 QS1…QS3 T1…T6 |
Предохранители 600А Амперметры 600/5А Вольтметры 500В Разъединители 600А Трансформаторы тока 600/5А |
| ЩО-70-1-87УЗ | 1000 |  |
|||
| Панель с аппаратурой АВР | |||||
| ЩО-70-1-90УЗ ЩО-70-3-55УЗ ЩО-91-38УЗ |
800 600 700 |
||||
| Панель диспетчерского управления уличным освещением | |||||
| ЩО-70-1-93УЗ ЩО-70-3-56УЗ |
800 800 |
||||
| ЩО-70-1-94УЗ ЩО-70-3-57УЗ |
800 600 |
||||
| Торцевая панель | |||||
| ЩО-70-1-95УЗ ЩО-70-3-58УЗ ЩО-70-3-59УЗ ЩО-91-45УЗ |
600 600 600 600 |
 |
|||
| Щиток учета | |||||
| ЩО-70-1-95УЗ ЩО-70-3-58УЗ |
 |
||||
Проверенный практикой вариант
Для устройств распределения трёхфазного переменного тока напряжением 0,4 кВ предлагаем купить у нас панели щитов ЩО-70 или ЩО-91. Данные изделия отлично зарекомендовали себя в эксплуатации в самых разных условиях применения и стали типовым средством защиты электросетей 380/220В.
Наша компания производит широкую гамму типоразмеров панелей распределительных щитов ЩО-70 и ЩО-91 в Москве, но заказать нашу продукцию несложно из всех регионов России. Покупка оборудования напрямую от производителя позволяет вносить коррективы в типовые схемные решения, а стоимость товара заведомо минимально возможная. Цена изделий в основном зависит от используемой аппаратуры и технических параметров.
Особенности выбора
Панели ЩО-91 и ЩО-70 – комплект коммутационно-защитных аппаратов и электроизмерительных приборов, установленных в прочном металлическом шкафе. Схемные решения и конструкции щитов предполагают возможность комплектования распределительных трансформаторных подстанций одностороннего обслуживания.
У нас легко найти подходящий вариант исполнения панели ЩО-70 или ШО-91 по отличной цене. Наша компания выпускает обширный ассортимент изделий, отличающихся:
- схемным решением;
- номинальным током;
- комплектацией;
- функциональностью;
- размерами;
- весом;
- ценой.
Установка данного оборудования предполагается только в специальных электропомещениях. В зависимости от схемы главных цепей мы выпускаем следующие основные типы панелей:
- Вводные. Обязательно комплектуются защитной коммутационной аппаратурой (разъединители, рубильники, автоматические выключатели и т. п.).
- Отходящих линий. Оборудуются измерительными приборами и рубильниками с предохранителями. Модели с автоматическим выключателем могут оснащаться разъединителем с пополюсным отключением для безопасного осмотра, ревизии или ремонта.
- Секционные. Используются для секционирования шин в двухтрансформаторных подстанциях.
- Оснащённые АВР. Обеспечивают в автоматическом режиме переключение вводов при обрыве фаз. Рекомендуется устанавливать между вводной и секционной панелями распределительного устройства.
Материалы ошиновки (медь или алюминий) и вид устанавливаемой аппаратуры (АВВ, Schneider electric, Moeller, Legrand, LSIS) в обязательном порядке согласовываются с заказчиком. Панели ЩО-91 отличаются от аналогов ЩО-70, в основном, размерами.
Выгодное сотрудничество
Москва – мегаполис, в котором несложно купить любое оборудование. Почему целесообразно сделать это у нас? Наша компания уже много лет выпускает панели для приёма и распределения электроэнергии в цепях низкого напряжения. Благодаря собственному производству у нас невысокая цена на продукцию отличного качества. Отлаженная технология изготовления и система качества позволяют нам гарантировать длительную бесперебойную работу производимого оборудования.
Кроме того, преимущество покупки от производителя – возможность внесения в типовую схему дополнительных цепей по защите и учёту. Ищете средства релейной защиты для цепей переменного тока напряжением 380/220 В? Панель ЩО-91 по минимально возможной цене – отличный вариант!
