Шкафы распределительные силовые
Серии ШРС-1 и ШР-11
Предназначены для приема и распределения электрической энергии. Шкафы рассчитаны на номинальные токи до 400А и номинальное напряжение до 380В трехфазного переменного тока частотой 50 Гц и с защитой отходящих линий предохранителями НПН2-60 (до 63А), ПН2-100 (до100А), ПН2-250 (до 250А), ПН2-400 (до 400А); ППН-33 (до 100А), ППН-35 (до 250А), ППН-37 (до 400А). Выдерживаемый ударный ток: при номинальном токе шкафа 250А – не менее 10кА, при номинальном токе шкафа 400А – не менее 25кА. Силовые шкафы ШР-11 в отличие от шкафов ШРС-1 имеют дополнительные возможности для применения. Так, в шкафах ШР-11-73512 – ШР-11-73517 на вводе установлены предохранители 400А, а в шкафахШР-11-73518 – 73523 предусмотрены два ввода. В остальном конструкция и схемы шкафов идентичны.
Структура условного обозначения:
ШРС-1-Х Х УЗ
ШРС-1-Х Х УЗ: Шкаф распределительный силовой
ШРС-1-Х Х УЗ: Обозначение степени защиты по ГОСТ 14255-96
2 – IP22
5 – IP54
ШРС-1-Х Х УЗ: Обозначение номера схемы шкафа от 0 до 8, согласно типу, приведенному в таблице
ШРС-1-Х Х УЗ: Климатическое исполнение и категория размещения по ГОСТ 15150-69

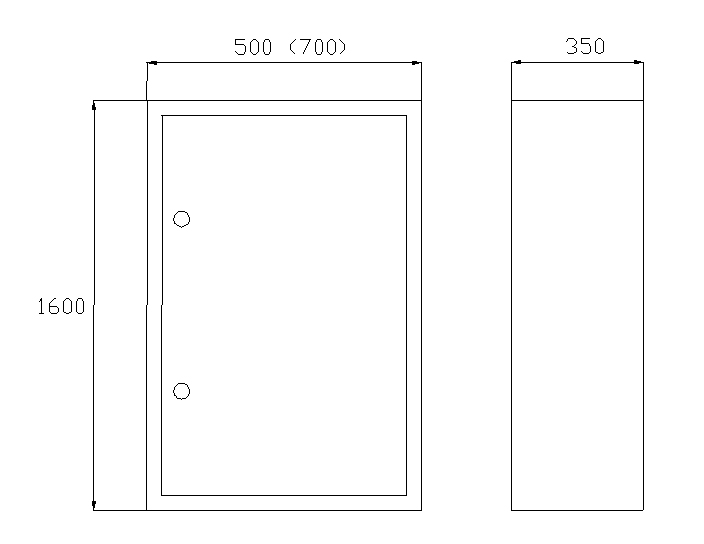

Общий вид:
ШР - 11-7 3- Х ХХ- ХХ ХХ
ШР - 11-7 3- Х ХХ- ХХ ХХ: Шкаф распределительный
ШР - 11-7 3- Х ХХ- ХХ ХХ: Вид установки – напольное исполнение, ввод проводников в любой комбинации
ШР - 11-7 3- Х ХХ- ХХ ХХ: Высота шкафа 1600 мм
ШР - 11-7 3- X ХХ- ХХ ХХ: Ширина шкафа:
5 – 700 мм
7 – 500 мм
ШР - 11-7 3- Х ХХ- ХХ ХХ: Номер схемы шкафа (от 0 до 23)
ШР - 11-7 3- Х ХХ- ХХ ХХ: Обозначение степени защиты по ГОСТ 14255-96
22 – IP22
54 – IP54
ШР - 11-7 3- Х ХХ- ХХ ХХ: Климатическое исполнение и категория размещения по ГОСТ 15150-69
Условия транспортировки и хранения:
Транспортировку шкафа производить крытым транспортом.
Щит хранить при температуре от -50 до +50 0С, относительной влажности до 80% при температуре +25 0С. Высота над уровнем моря не более 2000 м. Окружающая среда невзрывоопасна, не содержит токопроводящей пыли, агрессивных газов или паров, разрушающих металлы или изоляцию.
| Тип | Номинальный ток, А | Кол-во групп предохранителей на отходящих линиях | Принципиальная схема первичных соединений | |||
| ШРС-1 | ШР-11 | До 63А | До 100 А | До 250 А | ||

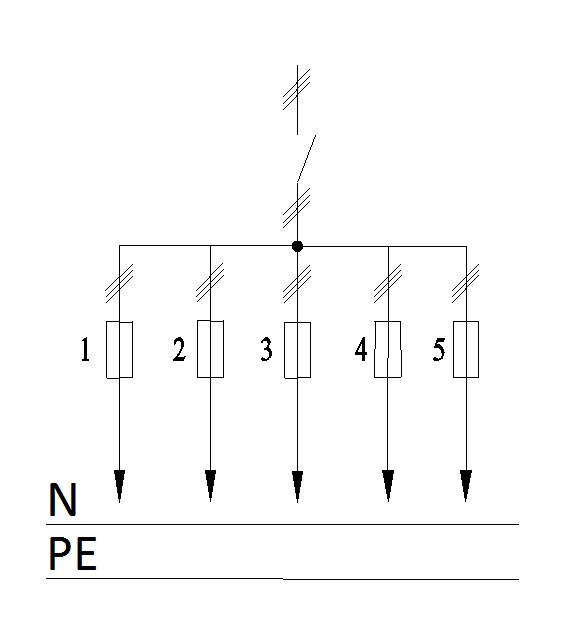

| -20У3 -50У3 |
-73701-22У3 -73701-54У2 |
250 200 |
5 | --- | --- |  |
| -21У3 -51У3 |
-73702-22У3 -73702-54У2 |
250 200 |
--- | 5 | --- | |
| -22У3 -52У3 |
-73703-22У3 -73703-54У2 |
250 200 |
2 | 3 | --- | |
| --- | -73707-22У3 -73707-54У2 |
400 320 |
--- | 3 | 2 | |
| -26У3 -56У3 |
-73708-22У3 -73708-54У2 |
400 320 |
--- | --- | 5 | |
| -23У3 -53У3 |
-73504-22У3 -73504-54У2 |
400 320 |

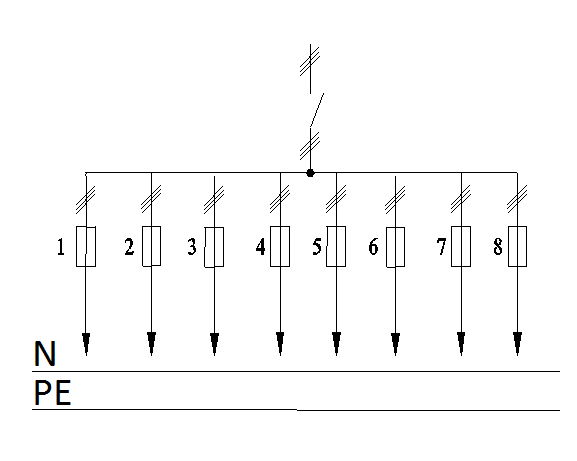

8 | --- | --- |  |
| -24У3 -54У3 |
-73505-22У3 -73505-54У2 |
400 320 |
--- | 8 | --- | |
| --- | -73506-22У3 -73506-54У2 |
400 320 |
--- | --- | 8 | |
| -27У3 -57У3 |
--- | 400 320 |
--- | 6 | 2 | |
| -27У5 -55У3 |
-73509-22У3 -73509-54У2 |
400 320 |
4 | 4 | --- | |
| -28У5 -58У3 |
-73510-22У3 -73510-54У2 |
400 320 |
2 | 4 | 2 | |
| --- | -73511-22У3 -73511-54У2 |
400 320 |
--- | 6 | 2 | |
| --- | -73512-22У3 -73512-54У2 |
400 320 |

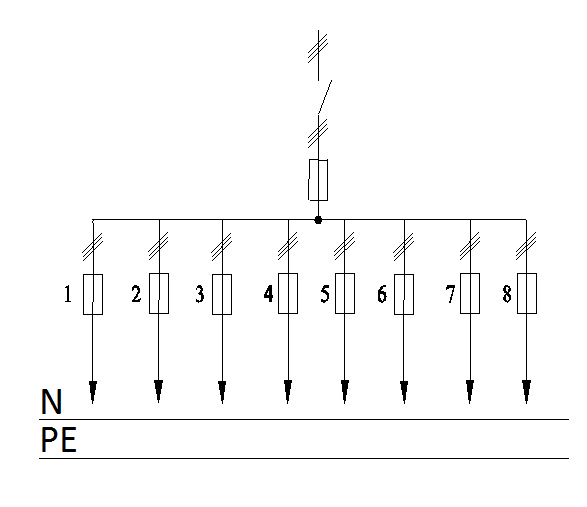

8 | --- | --- |  |
| --- | -73513-22У3 -73513-54У2 |
400 320 |
--- | 8 | --- | |
| --- | -73514-22У3 -73514-54У2 |
400 320 |
--- | --- | 8 | |
| --- | -73515-22У3 -73515-54У2 |
400 320 |
4 | 4 | --- | |
| --- | -73516-22У3 -73516-54У2 |
400 320 |
2 | 4 | 2 | |
| --- | -73517-22У3 -73517-54У2 |
400 320 |
--- | 6 | 2 | |
| --- | -73518-22У3 -73518-54У2 |
400 320 |

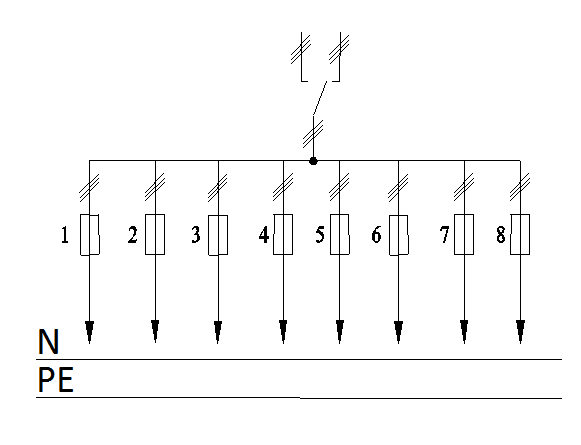

8 | --- | --- |  |
| --- | -73519-22У3 -73519-54У2 |
400 320 |
--- | 8 | --- | |
| --- | -73520-22У3 -73520-54У2 |
400 320 |
--- | --- | 8 | |
| --- | -73521-22У3 -73521-54У2 |
400 320 |
4 | 4 | --- | |
| --- | -73522-22У3 -73522-54У2 |
400 320 |
2 | 4 | 2 | |
| --- | -73523-22У3 -73523-54У2 |
400 320 |
--- | 6 | 2 |
Чтобы электрическое оборудование было надёжно защищено от негативных погодных условий и механического воздействия, рекомендуем купить электрический распределительный шкаф ШРС-1. За счёт своей надёжности изделие популярно в разных сферах.
Универсальное устройство
Устройства подойдут для номинальных токов до 400 А и напряжения до 380 В. Ввод и вывод шнуров предусмотрены снизу и сверху шкафа. Модели серии ШР-11, в отличие от ШРС-1, оснащены дополнительными компонентами, а именно: предохранителями и двумя вводами. По другим критериям продукция идентична.
Наша компания является производителем электрического оборудования в Москве и детально следит за тем, чтобы шкаф распределительный ШР-11 был выполнен надлежащим образом. Товар соответствует требованиям ГОСТа и проходит тщательное тестирование на заводе.
Распределительный шкаф – изделие, распространённое в разных сферах Москвы, начиная от промышленных объектов и заканчивая частными постройками. Помимо распределения электроэнергии, напольное устройство типа ШРС-1 20У3 нужно купить для защиты силовых и осветительных линий при чрезмерном напряжении и коротких замыканиях. Заказать агрегат по цене от производителя можно на нашем сайте.
Технические нюансы
Чтобы аппаратура оправдала свою стоимость, следует соблюдать такие стандартные условия эксплуатации оборудования:
- в диапазоне от -45 до +40 градусов по Цельсию – для У2 и У3;
- в диапазоне от -40 до +45 °С – для У3;
- максимальный показатель относительной влажности воздуха при температуре +24 °С для У2, У3, УХЛ3 – до 97%;
- предельная высота размещения над уровнем моря – не больше 2000 м;
- обстановка окружающей среды – невзрывоопасная;
- рабочее положение – вертикальное.
Детальней ознакомиться с фото продукции и её техническими параметрами вы можете в каталоге на нашем сайте ООО «ПКФ Энерщит». Цена на силовой распределительный шкаф от производителя представлена на сайте. Чтобы заказать товар, пишите нам в режиме онлайн или звоните по телефону.
