Щиты распределительные для жилых зданий
Устройства этажные распределительные модульные
Щиты типа УЭРМ Э
Предназначены для установки на этажах жилых зданий; служат для приема, распределения и учета электроэнергии напряжением 220В или 380/220В, для защиты проводов, аппаратов устройства и отходящих квартирных линий от перегрузки и токов короткого замыкания в сетях с глухозаземленной нейтралью трехфазного переменного тока напряжением 380/220В частотой 50 Гц, а также для размещения аппаратуры средств связи и сигнализации. Рассчитаны на прокладку в них алюминиевых или медных стояковых проводов сечением до 95мм2.
Структура условного обозначения:
УЭРМ Э-ХХХ- ХХ- Х- УХЛ4
УЭРМ Э-ХХХ- ХХ- Х- УХЛ4: Типоисполнение
УЭРМ Э-ХХХ- ХХ- Х- УХЛ4: Номинальный ток токоограничивающего аппарата
32 А
40 А
50 А
63 А
УЭРМ Э-ХХХ- ХХ- Х- УХЛ4: Исполнение по высоте щита
1- 2690 мм
2- 2750 мм
3- 2830 мм
УЭРМ Э-ХХХ- ХХ- Х- УХЛ4: Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1

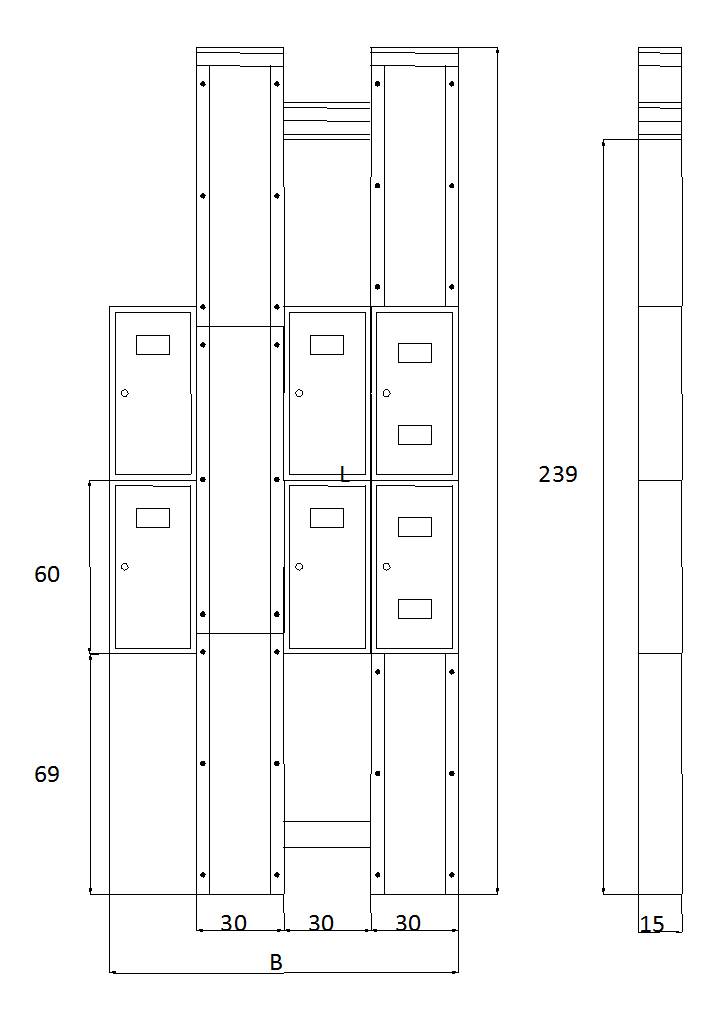

Общий вид:
Конструкция:
Щит представляет собой сборно-сварную металлическую конструкцию, внутри которой размещена аппаратура главных и вспомогательных цепей, а также аппараты учета электроэнергии. Конструкция обеспечивает возможность замены аппаратов без демонтажа щита. В корпусе щита имеются шины нулевая и защитного заземления. Щиты могут устанавливаться в местах, доступных для эксплуатации неквалифицированному персоналу для коммутационных операций.
Условия транспортировки и хранения:
Транспортировку шкафа производить крытым транспортом.
Щит хранить при температуре от -50 до +50 0С, относительной влажности до 80% при температуре +25 0С. Высота над уровнем моря не более 2000 м. Окружающая среда невзрывоопасна, не содержит токопроводящей пыли, агрессивных газов или паров, разрушающих металлы или изоляцию.
| Обозначение | Кол-во квартир | В, ММ | L, MM | Схема ввода | Расположение коробов |
| УЭРМ-Э-41-(…)*-1 УХЛ4 | 4 | 1200 | 2690 | 1Ф | КЭТ-КСС** |
| УЭРМ-Э-31-(…)-1 УХЛ4 | 3 | ||||
| УЭРМ-Э-21-(…)-1 УХЛ4 | 2 | 900 | |||
| УЭРМ-Э-11-(…)-1 УХЛ4 | 1 | ||||
| УЭРМ-Э-41-(…)-2 УХЛ4 | 4 | 1200 | 2750 | ||
| УЭРМ-Э-31-(…)-2 УХЛ4 | 3 | ||||
| УЭРМ-Э-21-(…)-2 УХЛ4 | 2 | 900 | |||
| УЭРМ-Э-11-(…)-2 УХЛ4 | 1 | ||||
| УЭРМ-Э-41-(…)-3 УХЛ4 | 4 | 1200 | 2830 | ||
| УЭРМ-Э-31-(…)-3 УХЛ4 | 3 | ||||
| УЭРМ-Э-21-(…)-3 УХЛ4 | 2 | 900 | |||
| УЭРМ-Э-11-(…)-3 УХЛ4 | 1 | ||||
| УЭРМ-Э-41Л-(…)-1 УХЛ4 | 4 | 1200 | 2690 | 1Ф | КСС-КЭТ |
| УЭРМ-Э-31Л-(…)-1 УХЛ4 | 3 | ||||
| УЭРМ-Э-21Л-(…)-1 УХЛ4 | 2 | 900 | |||
| УЭРМ-Э-11Л-(…)-1 УХЛ4 | 1 | ||||
| УЭРМ-Э-41Л-(…)-2 УХЛ4 | 4 | 1200 | 2750 | ||
| УЭРМ-Э-31Л-(…)-2 УХЛ4 | 3 | ||||
| УЭРМ-Э-21Л-(…)-2 УХЛ4 | 2 | 900 | |||
| УЭРМ-Э-11Л-(…)-2 УХЛ4 | 1 | ||||
| УЭРМ-Э-41Л-(…)-3 УХЛ4 | 4 | 1200 | 2830 | ||
| УЭРМ-Э-31Л-(…)-3 УХЛ4 | 3 | ||||
| УЭРМ-Э-21Л-(…)-3 УХЛ4 | 2 | 900 | |||
| УЭРМ-Э-11Л-(…)-3 УХЛ4 | 1 | ||||
| УЭРМ-Э-43-(…)*-1 УХЛ4 | 4 | 1200 | 2690 | 3Ф | КЭТ-КСС |
| УЭРМ-Э-33-(…)-1 УХЛ4 | 3 | ||||
| УЭРМ-Э-23-(…)-1 УХЛ4 | 2 | 900 | |||
| УЭРМ-Э-13-(…)-1 УХЛ4 | 1 | ||||
| УЭРМ-Э-43-(…)-2 УХЛ4 | 4 | 1200 | 2750 | ||
| УЭРМ-Э-33-(…)-2 УХЛ4 | 3 | ||||
| УЭРМ-Э-23-(…)-2 УХЛ4 | 2 | 900 | |||
| УЭРМ-Э-13-(…)-2 УХЛ4 | 1 | ||||
| УЭРМ-Э-43-(…)-3 УХЛ4 | 4 | 1200 | 2830 | ||
| УЭРМ-Э-33-(…)-3 УХЛ4 | 3 | ||||
| УЭРМ-Э-23-(…)-3 УХЛ4 | 2 | 900 | |||
| УЭРМ-Э-13-(…)-3 УХЛ4 | 1 | ||||
| УЭРМ-Э-43Л-(…)-1 УХЛ4 | 4 | 1200 | 2690 | 3Ф | КСС-КЭТ |
| УЭРМ-Э-33Л-(…)-1 УХЛ4 | 3 | ||||
| УЭРМ-Э-23Л-(…)-1 УХЛ4 | 2 | 900 | |||
| УЭРМ-Э-13Л-(…)-1 УХЛ4 | 1 | ||||
| УЭРМ-Э-43Л-(…)-2 УХЛ4 | 4 | 1200 | 2750 | ||
| УЭРМ-Э-33Л-(…)-2 УХЛ4 | 3 | ||||
| УЭРМ-Э-23Л-(…)-2 УХЛ4 | 2 | 900 | |||
| УЭРМ-Э-13Л-(…)-2 УХЛ4 | 1 | ||||
| УЭРМ-Э-43Л-(…)-3 УХЛ4 | 4 | 1200 | 2830 | ||
| УЭРМ-Э-33Л-(…)-3 УХЛ4 | 3 | ||||
| УЭРМ-Э-23Л-(…)-3 УХЛ4 | 2 | 900 | |||
| УЭРМ-Э-13Л-(…)-3 УХЛ4 | 1 |
*(…) – номинальный ток токоограничивающего аппарата, А (32, 40, 50)
** “КЭТ-КСС” – короб электротехнический (КЭТ) слева, короб сигнализации и связи (КСС) слева;
“КСС-КЭТ” - короб сигнализации и связи справа, короб электротехнический слева.

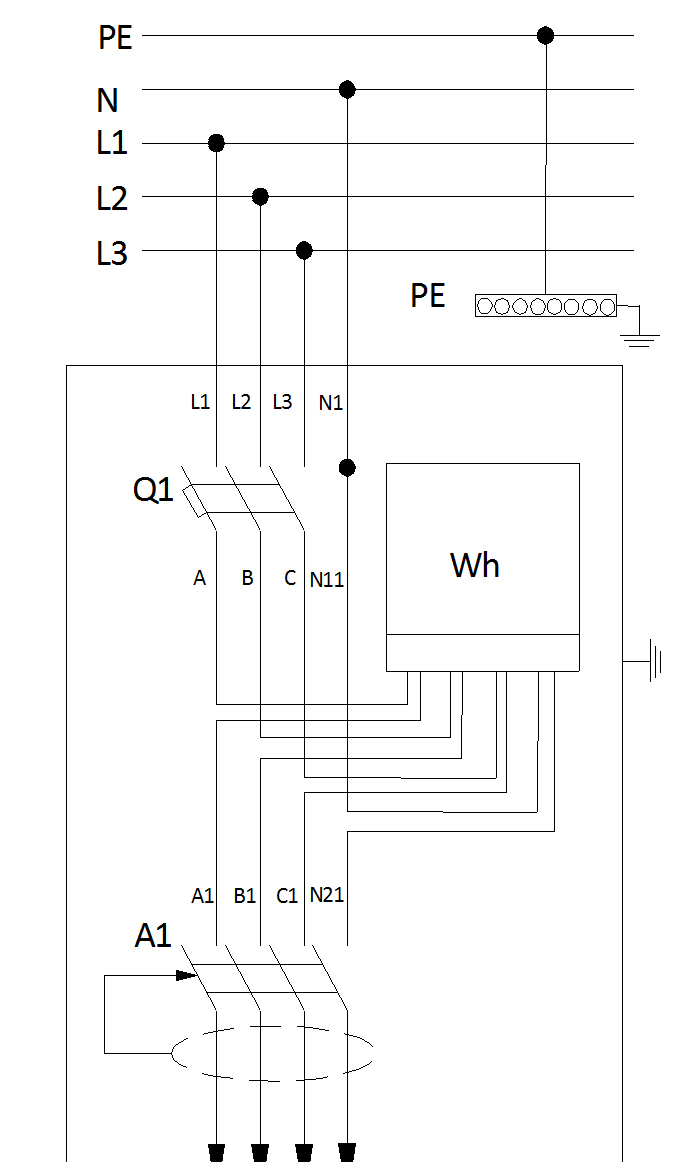

Электрические схемы различных исполнений в зависимости от количества квартир и количества подводимых фаз:
Щит этажный УЭРМ используется, чтобы направлять электроэнергию по жилым помещениям, осуществляя при этом её учёт. В изделие встроены устройства, которые распределяют слабый ток (компьютер, телефон, сигнализация). Щит крепится чаще всего на несколько жилых помещений, чтобы устройство работало стабильно, требования его эксплуатация должны строго соблюдаться.
Особенности конструкции и ассортимента
Используя интернет, пользователь может в комфортных условиях купить нужную продукцию. На сайте представлены актуальные цены, фото и технические параметры товара.
Мы являемся производителем и готовы предоставить клиентам щит УЭРМ:
- оснащённый вводом одно- или трёхфазного типа;
- мощностью от 25 до 65 А;
- с право- и левосторонним обслуживанием;
- различной высоты.
Устройство легко крепится за счёт двух коробов – для электрического оборудования и линий связи. Конструкция изделия – это качественный металл, устойчивый к коррозии.
Условия эксплуатации
Помимо главного предназначения – распределять электроэнергию – прибор выполняет защитную функцию от последствий замыканий или перенапряжения сети. Специально для этого щиток оснащён рубильниками, которые автоматически выключаются при перепадах.
На нашем сайте вы можете заказать товар в Москве по стоимости от производителя под разные условия: на 4, 3, 2 и одну квартиру. Последний вариант особенно популярен в новостройках. Монтаж оборудования проводится строго профессионалами с учётом требований техники безопасности. Желательно позаботиться о наличии схемы щита на его корпусе.
Купить готовый УЭРМ на 3 квартиры можно для установки в нём разного рода сетей и оформления стояковых шнуров сечением до 90 мм. Использовать изделие нужно в определённых условиях, например, высота над уровнем моря не должна превышать 2 км, а температурный показатель – от -5 до +40 градусов по Цельсию.
Комплектация оборудования
По структуре в изделии можно выделить 2 короба в вертикальном положении и набор модульных отсеков, где устанавливается основное и дополнительное оборудование. Высота аппаратуры и компоновка ящиков варьируются в зависимости от технической концепции планировки.
Стандартный комплект этажного щитка УЭРМ включает:
- щиток в заранее согласованной модификации;
- ключи от дверцы;
- документы на изделие;
- схему электрического типа;
- сертификаты на детали (по желанию клиента).
Цена готового УЭРМ на 4 квартиры приятно удивит. Заказать надёжное электрическое оборудование в Москве от производителя вы можете в режиме онлайн или по телефону. Мы всегда на связи и готовы ответить на ваши вопросы.
