Ящик управления наружным освещением – ЯУО – предназначен для локального и дистанционного руководства осветительными приборами и питающими их электрическими сетями в ручном режиме или с помощью автоматики. Кроме
этого, данные изделия способны управлять производственным оборудованием, где есть источник света (разного рода лампы).
Структура и комплектация
Как правило, чаще всего требуется купить стандартную модификацию ящика управления освещением, включающую в себя два блока. Первый – стальной слой, оснащённый дверью, которая запирается на ключ. Второй – фотодатчик выносного типа, используя который реализуется автоматическое управление осветительными приборами по степени освещённости. Соединение между данными компонентами создано с помощью кабеля длиной до 50 м.
Ящик управления уличным освещением (ЯУО) оснащён вводом для кабелей через сальники вверху или внизу конструкции. Внутренняя часть двери имеет схему ящика. В моделях, устанавливаемых наружу, компоненты управления размещаются внутри. Руководить устройством дистанционно можно с помощью коммутационного аппарата, расположенного на диспетчерском пункте.
Детальней о конструкции
Как правило, ящик автоматического управления освещением – ЯУО 9602 3474 – состоит из:
- силового компонента (выключатель автоматического типа, пускатель);
- управляющих устройств (клеммы, фотореле);
- таймер-режимов (не во всех моделях).
Если нужно заказать подобное оборудование в Москве, вы обратились по адресу. За счёт собственного производства мы сможем выполнить заказ по вашим чертежам по выгодной стоимости.
Функции устройства
Электрические устройства имеют разные режимы работы, обеспечивая:
- операции по активации и деактивации осветительных приборов (сигнал фотодатчика по достижению нужного уровня света);
- включение и отключение осветительных компонентов в определённое время (с помощью программатора режимов);
- ручную регулировку оборудования;
- оперативное руководство работой осветительных установок из диспетчерского пункта.
Таким образом, вы можете купить то изделие, которое лучше всего впишется в ваши условия. Цена ящика управления освещением (ЯОУ 9602 3474) полностью себя оправдывает, поскольку вы сможете регулировать работу электрических устройств несколькими нажатиями на кнопку. ЯУО оснащены заземляющим аппаратом, поставляются для отдельной установки навесного исполнения.
Просто и надёжно
Ящики выступают в роли гаранта для цепей освещения с напряжением до 380 В от перепадов и замыканий. Данное оборудование нередко можно встретить в Москве в постройках промышленного, общественно-административного и жилых типов. Современные изделия от производителя, как правило, выполняются на аппаратуре, монтируемой на DIN-рейки.
Ящик ручного управления освещением ЯУО 9603 не вызывает проблем в эксплуатации, изучить алгоритм его работы сможет каждый электрик. Правильно настроив и установив оборудование, вы сможете вручную или автоматически осуществлять управление осветительными приборами.
На заводе мы производим продукцию со строгим соблюдением правил безопасности и требований ГОСТа. Полученное изделие готово к длительной и эффективной эксплуатации. Ознакомиться с каталогом удобней всего в режиме онлайн. На сайте представлены фото товара, детальная техническая информация и цены от производителя. Заинтересовало наше предложение? Чтобы оформить заказ, просто позвоните или напишите нам.
серии ЯУО 9601, ЯУО 9602 и ЯУО 9603
Структура условного обозначения:
ЯУО96 0Х ХХ74 У3 IP54
ЯУО96 0Х ХХ74 У3 IP54: 96- НКУ автоматического”9” и программного”6” регулирования
ЯУО96 0Х ХХ74 У3 IP54: Порядковый номер в данной серии
- 01 – автоматическое управление от реле времени и фотореле;
- 02 - автоматическое управление от фотореле;
- 03 - автоматическое управление от таймера
ЯУО96 0Х ХХ74 У3 IP54: Условное обозначение исполнения по току:
34 – 25А
35 – 32А
36 – 40А
37 – 50А
38 – 63А
39 – 80А
40 – 100А
41 – 125А
42 – 160А
43 – 200А
ЯУО96 0Х ХХ74 У3 IP54: 74 - исполнение по напряжению силовой цепи (7 – 380В, 50 Гц) и цепи управления (4 – 220В, 50 Гц)
ЯУО96 0Х ХХ74 У3 IP54: Климатическое исполнение и категория размещения по ГОСТ 15150
ЯУО96 0Х ХХ74 У3 IP54: Степень защиты оболочки по ГОСТ 14254

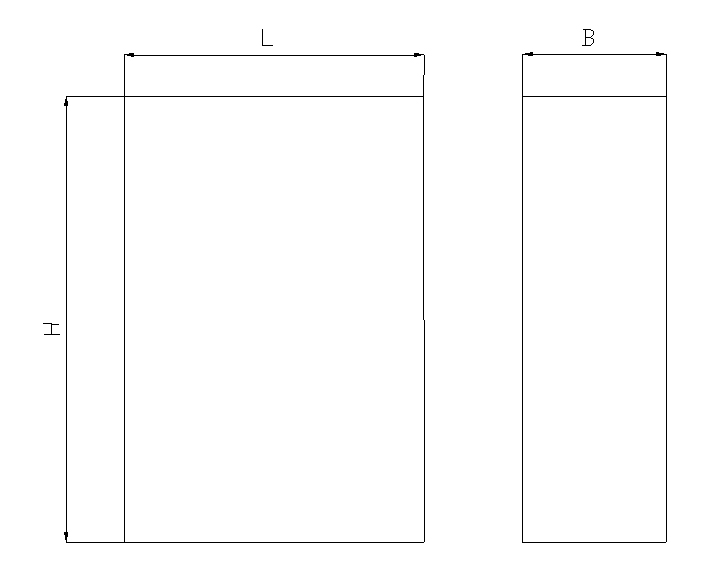

Общий вид:
Конструкция:
ЯУО 9601 состоит из 3-х частей:
- силовая (автоматический выключатель, электромагнитный пускатель);
- аппаратура управления (фотореле и суточное реле времени);
- выносной фотодатчик.
ЯУО 9602 состоит из 3-х частей:
- силовая (автоматический выключатель, электромагнитный пускатель);
- аппаратура управления (фотореле);
- выносной фотодатчик.
ЯУО 9603 состоит из 2-х частей:
- силовая (автоматический выключатель, электромагнитный пускатель);
- аппаратура управления (реле времени).
Условия транспортировки и хранения:
Транспортировку шкафа производить крытым транспортом.
Щит хранить при температуре от -50 до +50 0С, относительной влажности до 80% при температуре +25 0С. Высота над уровнем моря не более 2000 м. Окружающая среда невзрывоопасна, не содержит агрессивных газов или паров, разрушающих металлы или изоляцию.
Функциональные возможности
Ящики управления освещением обеспечивают:
- включение и отключение осветительной установки от сигнала фотодатчика при достижении заданного уровня освещенности;
- включение и отключение осветительной установки в заданные периоды времени (например, в технологические перерывы в работе цеха) по программам, задаваемым суточным реле времени типа 2РВМ (только схема ЯУО 9601 и ЯУО 9603);
- ручное включение и отключение осветительной установки кнопками, установленными на дверях ящика;
- включение и отключение осветительной установки посредством устройств телемеханики из диспетчерского пункта энергослужбы.
| ТИП | Габаритные размеры ящика H, L, B, мм |
| ЯУО 9601-3474…ЯУО 9601-4374 | 800х600х250 |
| ЯУО 9602-3474…ЯУО 9602-3774 | 650х500х220 |
| ЯУО 9602-3874…ЯУО 9602-4374 | 800х600х250 |
| ЯУО 9603-3474…ЯУО 9603-4374 | 800х600х250 |

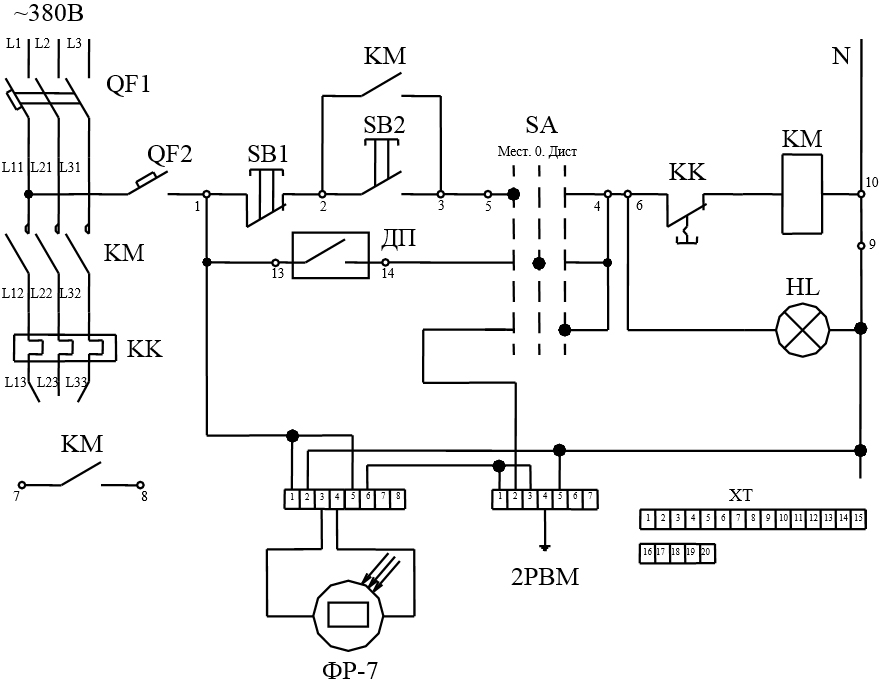

Схема электрическая принципиальная ящика ЯУО 9601-ХХХХ:
