Вводно-распределительные устройства для жилых домов и общественных зданий
Серия ВРУ-1
Предназначены для приема, распределения и учета электроэнергии напряжением 380/220В в сетях трехфазного переменного тока частотой 50 Гц, для защиты линий при коротких замыканиях и перегрузках, а также для нечастых оперативных включений и отключений. Водно-распределительные устройства комплектуются из панелей одностороннего обслуживания и могут быть однопанельными и многопанельными.
Структура условного обозначения.
ВРУ -1- ХХ – Х Х-УХЛ4
ВРУ -1--ХХ- – Х Х-УХЛ4: Назначение панели
11…18- вводные
21…29- водно-распределительные
41…50- распределительные
ВРУ -1- ХХ – ХХ-УХЛ4: Наличие аппарата на воде
0- отсутствует
1- переключатель на 250А
5- выключатель на 250А
6- выключатель и предохранители на 250А
7- выключатель, предохранители и аппаратура АВР на 100А
8- выключатель, предохранители и аппаратура АВР на 250А
ВРУ -1- ХХ – Х Х-УХЛ4: Климатическое исполнение и категория размещения по ГОСТ 15150-69

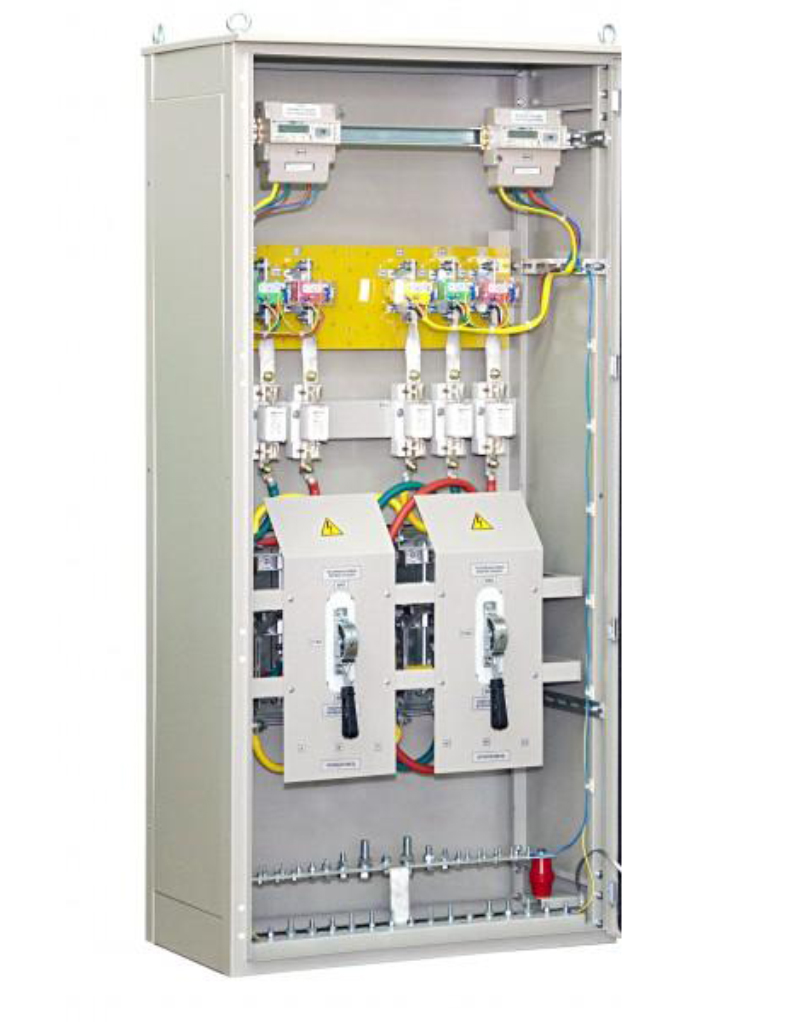

Общий вид:
Конструкция:
Щит представляет собой сборно-сварную металлическую конструкцию, внутри которой размещена аппаратура главных и вспомогательных цепей. ВРУ изготавливаются напольного исполнения.
Условия транспортировки и хранения:
Транспортировку шкафа производить крытым транспортом. Щит хранить при температуре от -50 до +50 0С, относительной влажности до 80% при температуре +25 0С. Высота над уровнем моря не более 2000 м. Окружающая среда невзрывоопасна, не содержит токопроводящей пыли, агрессивных газов или паров, разрушающих металлы или изоляцию.
| Тип | Номинальный ток | Принципиальная схема соединений | Элементы на схеме | БУО | ||
| Обозначение | Наименование | Наличие | № схемы | |||
| Вводные панели | ||||||
|---|---|---|---|---|---|---|

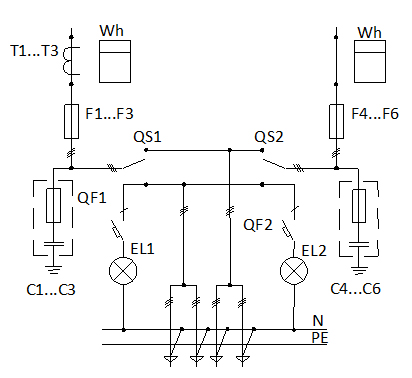

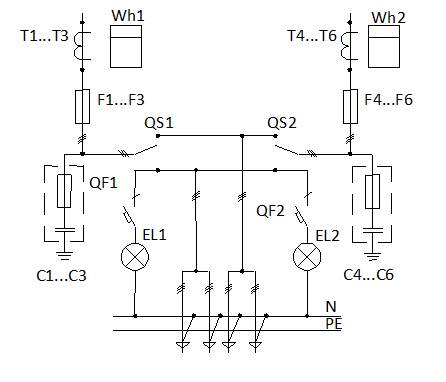

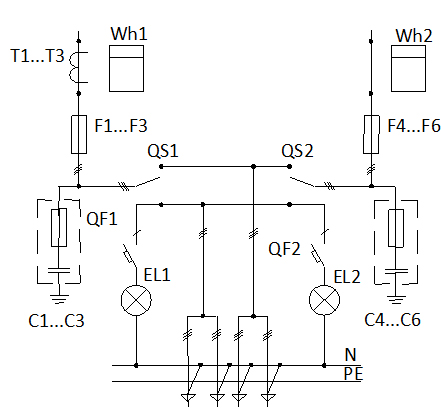

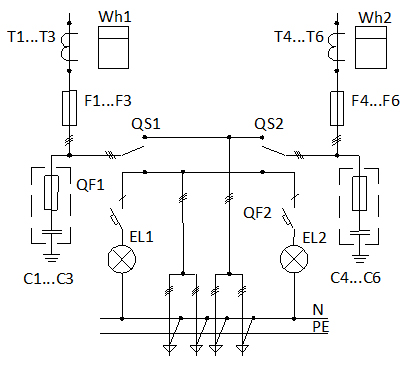

| ВРУ-1-11-10УХЛ4 | 2х250 А |  |
F1…F6 Wh1, Wh2 QS1, QS2 QF1, QF2 EL1, EL2 T1…T6 C1…C6 |
Предохранители 250А Счетчики (уч. общ. нагр.) Переключатели 250 А Автоматические выкл. Лампы накаливания Трансформаторы тока 50/5…200/5 Конденсаторы помехозащищающие |
---- | ---- |
| ВРУ-1-12-10УХЛ4 | 2х250 А |  |
F1…F6 Wh1 Wh2 QS1, QS2 QF1, QF2 EL1, EL2 T1…T6 C1…C6 |
Предохранители 250А Счетчик (учет общ. нагр.) Счетчик (учет домоуправл. нагр.) Переключатели 250 А Автоматические выкл. Лампы накаливания Трансформаторы тока 50/5…200/5 Конденсаторы помехозащищающие |
---- | ---- |
| ВРУ-1-13-20УХЛ4 | 2х400 А |  |
F1…F6 Wh1, Wh2 QS1, QS2 QF1, QF2 EL1, EL2 T1…T6 C1…C6 |
Предохранители 400А Счетчики (уч. общ. нагр.) Переключатели 400 А Автоматические выкл. Лампы накаливания Трансформаторы тока 200/5…400/5 Конденсаторы помехозащищающие |
---- | ---- |
| ВРУ-1-14-20УХЛ4 | 2х400 А |  |
F1…F6 Wh1 Wh2 QS1, QS2 QF1, QF2 EL1, EL2 T1…T6 C1…C6 |
Предохранители 400А Счетчик (учет общ. нагр.) Счетчик (учет домоуправл. нагр.) Переключатели 400 А Автоматические выкл. Лампы накаливания Трансформаторы тока 200/5…400/5 Конденсаторы помехозащищающие |
---- | ---- |

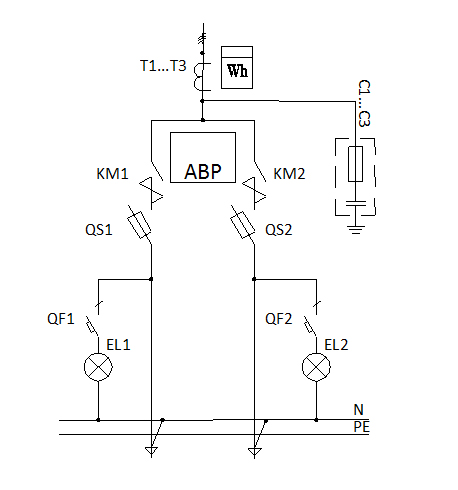

| ВРУ-1-17-70УХЛ4 (Панель с АВР) |
100 А |  |
Wh QS1, QS2 QF1, QF2 EL1, EL2 КМ1,КМ2 T1…T3 C1…C6 |
Счетчик (учет общ. нагр.) Блок-выключатели 250/100А Автоматические выкл. Лампы накаливания Контакторы Трансформаторы тока 50/5…100/5 Конденсаторы помехозащищающие |
---- | ---- |
| ВРУ-1-18-80УХЛ4 (Панель с АВР) |
250 А | Wh QS1, QS2 QF1, QF2 EL1, EL2 КМ1,КМ2 T1…T3 C1…C6 |
Счетчик (учет общ. нагр.) Блок-выключатели 250/100А Автоматические выкл. Лампы накаливания Контакторы Трансформаторы тока 50/5…100/5 Конденсаторы помехозащищающие |
---- | ---- | |
| Тип | Принципиальная схема соединений | Элементы на схеме | БУО | ||
| Обозначение | Наименование | Наличие | № схемы | ||
| Распределительные панели | |||||
|---|---|---|---|---|---|

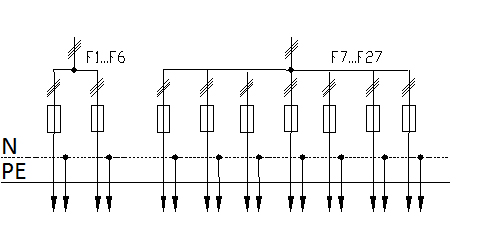

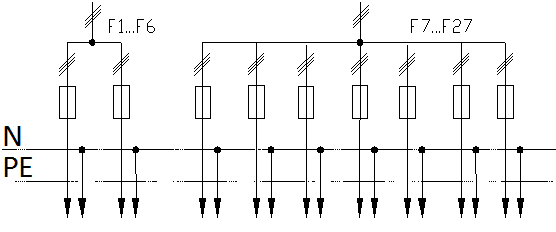

| ВРУ-1-41-00УХЛ4 |  |
F1…F6 F7…F27 |
Предохранители 100А Предохранители 100А |
---- | ---- |
| ВРУ-1-42-01УХЛ4 | Авто- матич. |
1 | |||
| ВРУ-1-11-10УХЛ4 rowspan="3" |
Неав- томат. |

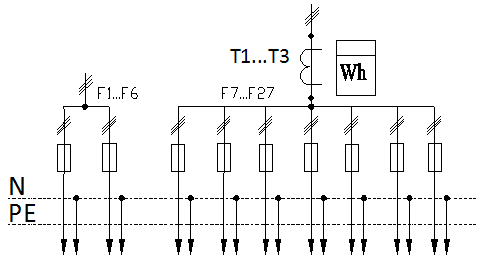

2 | |||
| ВРУ-1-41-00УХЛ4 |  |
F1…F6 F7…F27 Wh T1…T3 |
Предохранители 100А Предохранители 100А Счетчик (учет абон. нагр.) Трансформаторы тока 100/5…300/5 |
---- | ---- |
| ВРУ-1-44-00УХЛ4 |  |
F1…F6 F7…F27 |
Предохранители 250А Предохранители 100А |

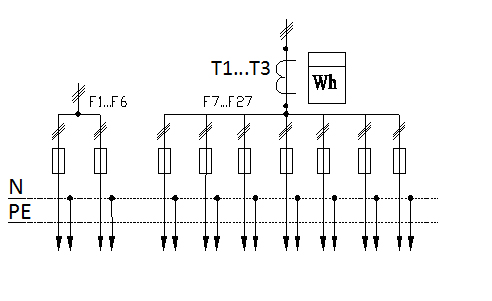

---- | ---- |
| ВРУ-1-45-01УХЛ4 | Авто- матич. |
1 | |||
| ВРУ-1-45-02УХЛ4 | Неав- томат. |
2 | |||
| ВРУ-1-46-00УХЛ4 |  |
F1…F6 F7…F27 Wh T1…T3 |
Предохранители 250А Предохранители 100А Счетчик (учет абон. нагр.) Трансформаторы тока 100/5…300/5 |
---- | ---- |

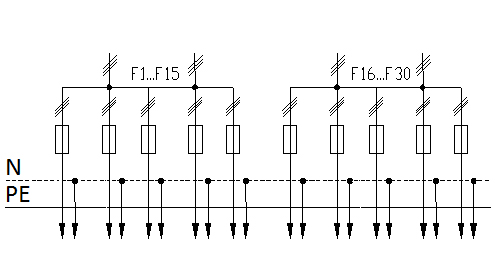

| ВРУ-1-47-00УХЛ4 |  |
F1…F15 F16…F30 |
Предохранители 100А Предохранители 100А |
---- | ---- |
| ВРУ-1-48-03УХЛ4 | Авто- матич. |
3 | |||
| ВРУ-1-48-04УХЛ4 | Неав- томат. |
4 | |||

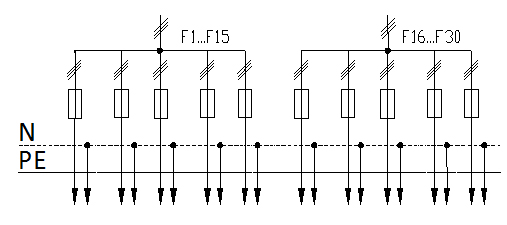

| ВРУ-1-49-00УХЛ4 |  |
F1…F15 F16…F30 |
Предохранители 60А Предохранители 60А |

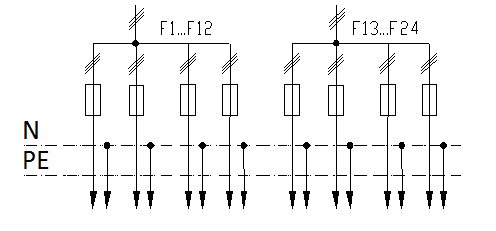

---- | ---- |
| ВРУ-1-49-03УХЛ4 | Авто- матич. |
3 | |||
| ВРУ-1-49-04УХЛ4 | Неав- томат. |
4 | |||
| ВРУ-1-47-00УХЛ4 |  |
F1…F12 F13…F24 |
Предохранители 250А Предохранители 250А |
---- | ---- |
| ВРУ-1-48-03УХЛ4 | Авто- матич. |
1 | |||
| ВРУ-1-48-04УХЛ4 | Неав- томат. |
2 | |||
| Вводно-распределительные панели | |||||

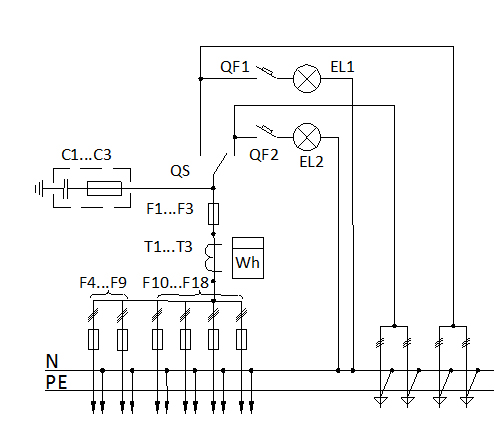

| ВРУ-1-21-10УХЛ4 |  |
F1…F3 F4…F9 F10…F18 Wh QS QF1,QF2 EL1,EL2 T1…T3 C1…C3 |
Предохранители 250А Предохранители 60А Предохранители 100А Счетчик (учет общ. нагр.) Перключатель 250А Автоматические выключатели Лампы накаливания Трансформаторы тока 50/5…200/5 Конденсаторы помехозащищающие |
---- | ---- |

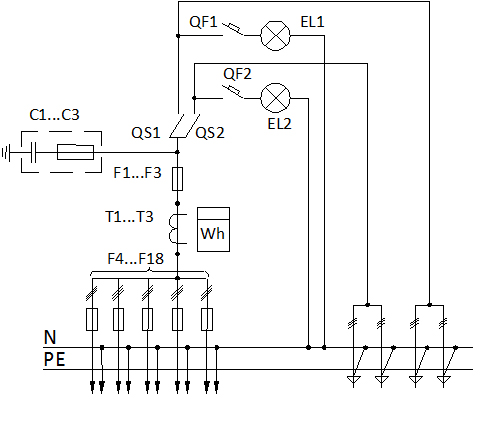

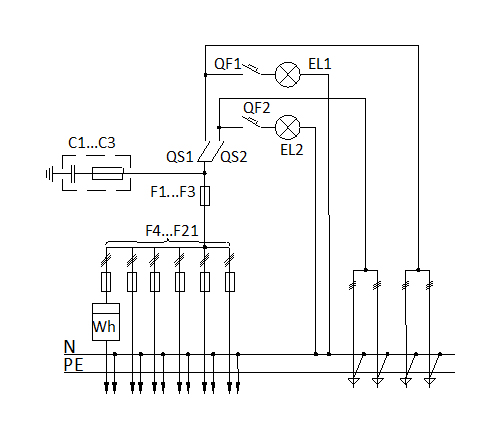

| ВРУ-1-22-53УХЛ4 |  |
F1…F3 F4…F21 Wh QS1,QS2 QF1,QF2 EL1,EL2 C1…C3 |
Предохранители 250А Предохранители 100А Счетчик (учет домоупр. нагр.) Блок-выключатели Автоматические выключатели Лампы накаливания Конденсаторы помехозащищающие |
Автомат. с автом. выкл. |
5 |

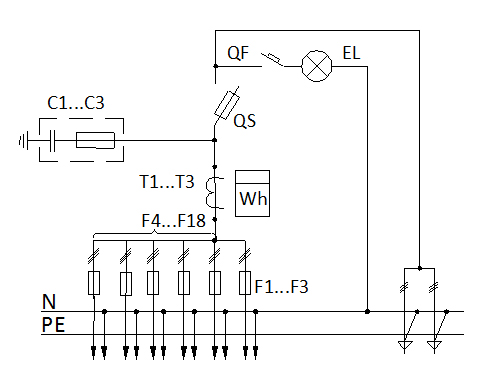

| ВРУ-1-22-54УХЛ4 | Неавтомат. с автом. выкл. |
6 | |||
| ВРУ-1-22-55УХЛ4 | Автомат. с предохр. |
7 | |||
| ВРУ-1-22-56УХЛ4 | Неавтомат. с предохр. |
8 | |||
| ВРУ-1-23-53УХЛ4 |  |
F1…F3 F4…F18 Wh QS1,QS2 QF1,QF2 EL1,EL2 T1…T3 C1…C3 |
Предохранители 250А Предохранители 100А Счетчик (учет общ. нагр.) Блок-выключатели Автоматические выключатели Лампы накаливания Трансформаторы тока 50/5…200/5 Конденсаторы помехозащищающие |
Автомат. с автом. выкл. |
5 |

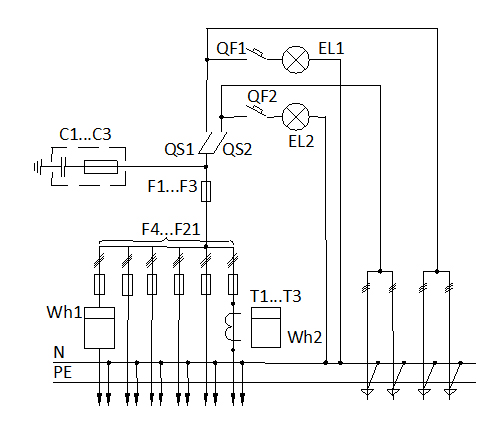

| ВРУ-1-23-54УХЛ4 | Неавтомат. с автом. выкл. |
6 | |||
| ВРУ-1-23-55УХЛ4 | Автомат. с предохр. |
7 | |||
| ВРУ-1-23-56УХЛ4 | Неавтомат. с предохр. |
8 | |||
| ВРУ-1-24-53УХЛ4 |  |
F1…F3 F4…F21 Wh1 Wh2 QS1,QS2 QF1,QF2 EL1,EL2 T1…T3 C1…C3 |
Предохранители 250А Предохранители 100А Счетчик (учет домоупр. нагр.) Счетчик (учет абон. нагр.) Блок-выключатели Автоматические выключатели Лампы накаливания Трансформаторы тока 30/5…100/5 Конденсаторы помехозащищающие |
Автомат. с автом. выкл. |
5 |

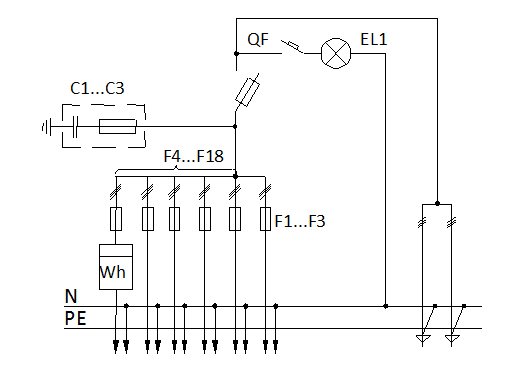

| ВРУ-1-24-54УХЛ4 | Неавтомат. с автом. выкл. |
6 | |||
| ВРУ-1-24-55УХЛ4 | Автомат. с предохр. |
7 | |||
| ВРУ-1-24-56УХЛ4 | Неавтомат. с предохр. |
8 | |||
| ВРУ-1-25-63УХЛ4 |  |
F1…F3 F4…F18 Wh QS QF EL C1…C3 |
Предохранители 100А Предохранители 60А Счетчик (учет домоупр. нагр.) Блок-выключатель Автоматический выключатель Лампа накаливания Конденсаторы помехозащищающие |
Автомат. с автом. выкл. |
5 |
| ВРУ-1-25-64УХЛ4 | Неавтомат. с автом. выкл. |
6 | |||
| ВРУ-1-25-65УХЛ4 | Автомат. с предохр. |
7 | |||
| ВРУ-1-25-66УХЛ4 | Неавтомат. с предохр. |
8 | |||
| ВРУ-1-26-63УХЛ4 |  |
F1…F3 F4…F15 Wh QS QF EL C1…C3 |
Предохранители 100А Предохранители 60А Счетчик (учет общ. нагр.) Блок-выключатель Автоматический выключатель Лампа накаливания Конденсаторы помехозащищающие |
Автомат. с автом. выкл. |
5 |

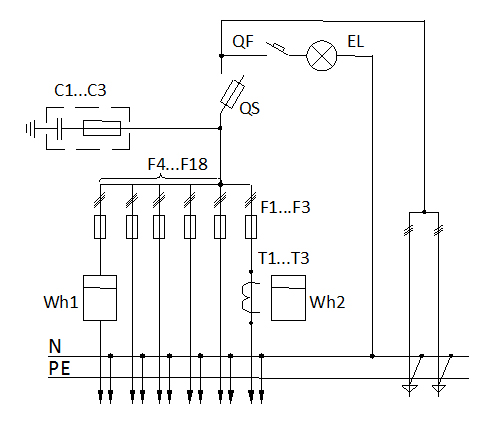

| ВРУ-1-26-64УХЛ4 | Неавтомат. с автом. выкл. |
6 | |||
| ВРУ-1-26-65УХЛ4 | Автомат. с предохр. |
7 | |||
| ВРУ-1-26-66УХЛ4 | Неавтомат. с предохр. |
8 | |||
| ВРУ-1-27-63УХЛ4 |  |
F1…F3 F4…F18 Wh1 Wh2 QS QF EL T1…T3 C1…C3 |
Предохранители 100А Предохранители 60А Счетчик (учет домоупр. нагр.) Счетчик (учет абон. нагр.) Блок-выключатель Автоматический выключатель Лампа накаливания Трансформаторы тока 30/5…100/5 Конденсаторы помехозащищающие |
Автомат. с автом. выкл. |
5 |

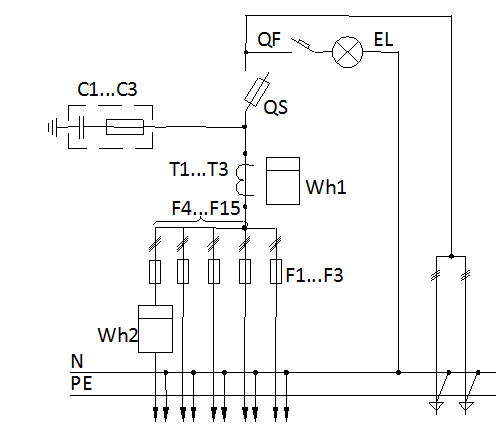

| ВРУ-1-27-64УХЛ4 | Неавтомат. с автом. выкл. |
6 | |||
| ВРУ-1-27-65УХЛ4 | Автомат. с предохр. |
7 | |||
| ВРУ-1-27-66УХЛ4 | Неавтомат. с предохр. |
8 | |||
| ВРУ-1-28-63УХЛ4 |  |
F1…F3 F4…F15 Wh1 Wh2 QS QF EL T1…T3 C1…C3 |
Предохранители 100А Предохранители 60А Счетчик (учет общ. нагр.) Счетчик (учет домоупр. нагр.) Блок-выключатель Автоматический выключатель Лампы накаливания Трансформаторы тока 30/5…100/5 Конденсаторы помехозащищающие |
Автомат. с автом. выкл. |
5 |

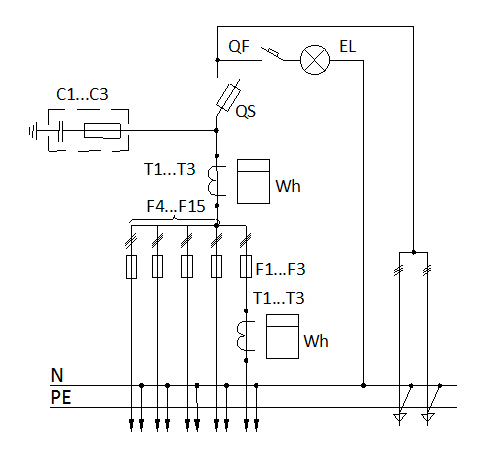

| ВРУ-1-28-64УХЛ4 | Неавтомат. с автом. выкл. |
6 | |||
| ВРУ-1-28-65УХЛ4 | Автомат. с предохр. |
7 | |||
| ВРУ-1-28-66УХЛ4 | Неавтомат. с предохр. |
8 | |||
| ВРУ-1-29-63УХЛ4 |  |
F1…F3 F4…F15 Wh1 Wh2 QS QF EL T1…T3 T4…T6 C1…C3 |
Предохранители 100А Предохранители 60А Счетчик (учет общ. нагр.) Счетчик (учет абон. нагр.) Блок-выключатель Автоматическией выключатель Лампа накаливания Трансформаторы тока 30/5…100/5 Трансформаторы тока 30/5…100/5 Конденсаторы помехозащищающие |
Автомат. с автом. выкл. |
5 |
| ВРУ-1-29-64УХЛ4 | Неавтомат. с автом. выкл. |
6 | |||
| ВРУ-1-29-65УХЛ4 | Автомат. с предохр. |
7 | |||
| ВРУ-1-29-66УХЛ4 | Неавтомат. с предохр. |
8 | |||

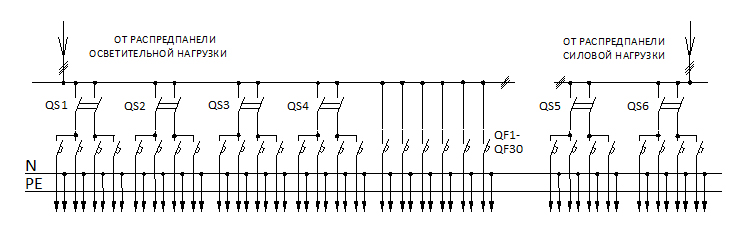

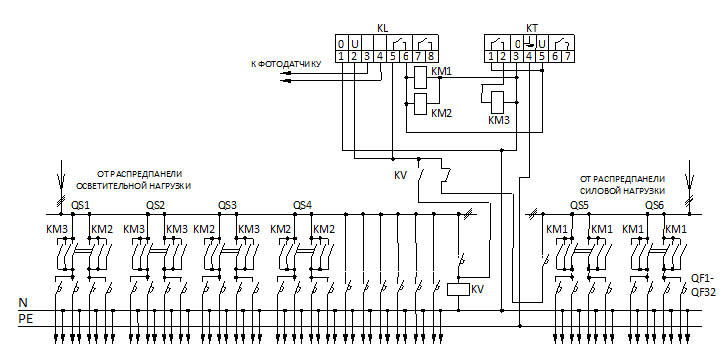

СХЕМА №1
КМ1…КМ3 – пускатели, KV – промежуточное реле, KL – фотореле, KT – реле времени, QS1…QS6 – разъединители, QF1…QF32 – автоматические выключатели
СХЕМА №2
QS1...QS6 – разъединители, QF1…QF30 – автоматические выключатели

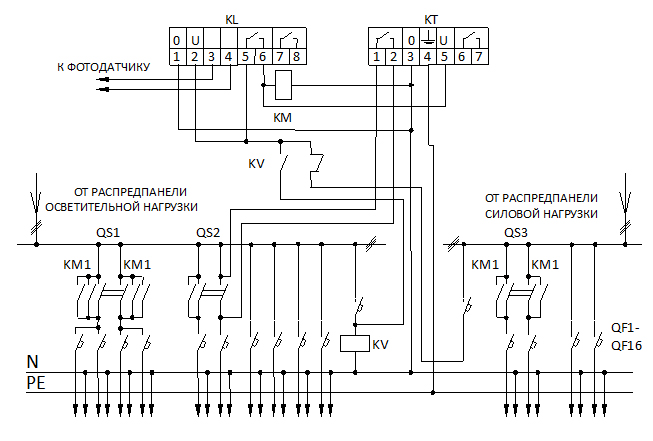

СХЕМА №3
КМ – пускатель, KV – промежуточное реле, KL – фотореле, KT – реле времени,
QS1…QS3 – разъединители, QF1…QF16 – автоматические выключатели

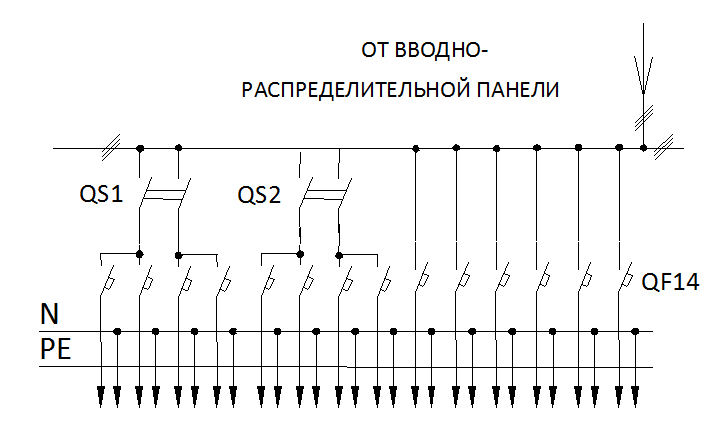

СХЕМА №4
QS1…QS3 – разъединители,
QF1…QF14 – автоматические выключатели

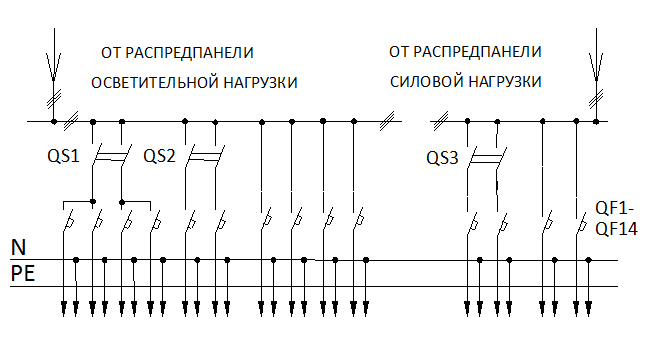

СХЕМА №5
QS1,QS2 – разъединители,
QF1…QF14 – автоматические выключатели
СХЕМА №6

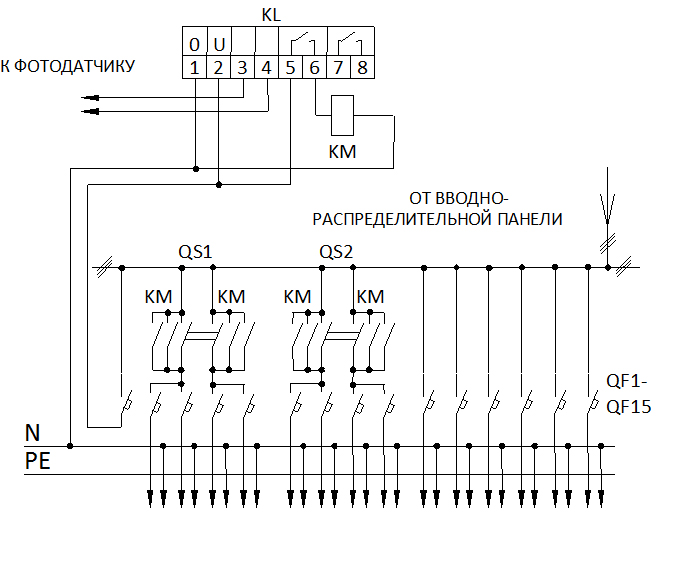

KM – пускатель, KL – фотореле, QS1,QS2 - разъединители, QF1…QF15 – автоматические выключатели
СХЕМА №7
KM – пускатель, KL1 – фотореле, QS1,QS2 – разъединители, F1…F9 – предохранители

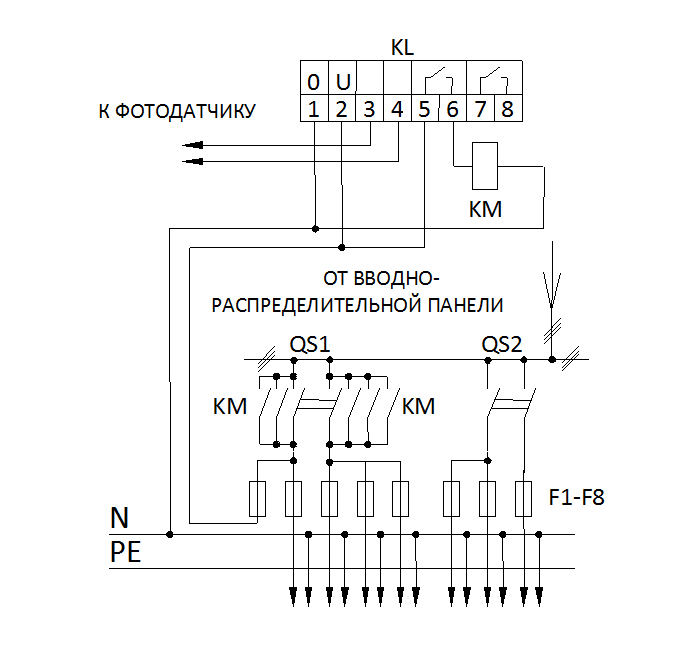

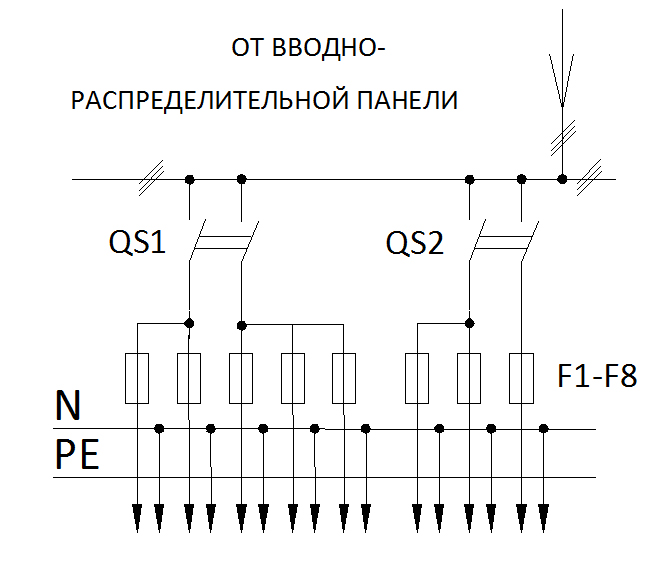

СХЕМА №8
QS1, QS2 – разъединители, F1…F8 - предохранители
Защитное устройство
Управление распределением и учёт электроэнергии в трёхфазных цепях традиционно осуществляется с помощью специального оборудования релейной защиты. Предлагаем купить у нас вводно-распределительное устройство ВРУ-1. Мы сами изготавливаем оборудование данного типа, поэтому в нашем каталоге большой выбор вариантов исполнения с огромным разнообразием схемных решений и технических параметров.
Наше производство расположено в Москве, но заказать выбранную продукцию можно из любого региона страны. Цена оборудования напрямую от производителя априори наиболее выгодная.
Достоинства приборов
Устройство ВРУ-1 представляет собой металлический напольный шкаф, в котором размещены первичные и вторичные цепи ввода и распределения электросетей 0,4 кВ. В зависимости от требуемой функциональности оборудование комплектуется разными типами панелей одностороннего обслуживания и аппаратурой АВР. Шкафы обеспечивают защиту от несанкционированного доступа к приборам и цепям учёта. Стоимость изделий зависит от технических параметров и вида применённой аппаратуры.
Наша компания изготавливает вводные устройства ВРУ-1 с панелями трёх типов назначения:
- вводно-распределительные;
- вводные;
- распределительные.
Каждый тип панели предполагает несколько вариантов исполнения в зависимости от применяемой аппаратуры, номинального тока и количества отходящих линий. У нас возможно изготовление как однопанельных, так и многопанельных изделий по требованию заказчика. Конструктивно вводная и распределительная части разделены для удобства обслуживания секционирующей изолирующей перегородкой.
Вводно-распределительное устройство по умолчанию оснащается следующими основными комплектующими:
- трансформаторы тока;
- предохранители;
- переключатели или блок-выключатели;
- счётчики;
- автоматические выключатели;
- помехозащищающие конденсаторы;
- лампы накаливания.
Вторичные схемы монтируются из электроаппаратов отечественного или зарубежного производства по выбору заказчика и по требованию могут быть дополнены приборами контроля и индикации. По умолчанию кабельные вводы/выводы расположены в нижней части шкафа, но при необходимости возможен нестандартный вариант изготовления.
Выгодное предложение
Наша продукция давно известна в Москве и далеко за её пределами. Если вам требуется купить вводно-распределительное устройство ВРУ-1 по хорошей цене, то вы находитесь в нужном месте. У нас обширный выбор модификаций данного типа изделий, а качество нашей продукции имеет прочную хорошую репутацию.
Покупка оборудования без посредников напрямую от производителя позволит вам заказать оптимальную конфигурацию шкафа. Цена в значительной мере зависит от аппаратуры, поэтому окончательное схемное решение и выбор комплектующих деталей обязательно согласовывается с заказчиком. У нас прозрачная ценовая политика и индивидуальный подход к каждому клиенту. Заказывайте, вы не пожалеете!
