Вводно-Распределительные устройства для жилых домов и общественных зданий



ВРУ серии 8500



Предназначены для приема, распределения и учета электроэнергии напряжением 380/220В в сетях трехфазного переменного тока частотой 50 Гц, для защиты линий при коротких замыканиях и перегрузках, а также для нечастых оперативных включений и отключений.





01

Структура условного обозначения:

1.Вводная панель

ВРУ-850Х-Х ХХ - Х- ХХ- ХХ

ВРУ-850Х-Х ХХ - Х- ХХ- ХХ: Порядковый номер разработки

ВРУ-850Х-Х ХХ- Х- ХХ- ХХ: Конструктивное исполнение панели:
ВА- вводная с автоматическим выключателем
ВР- вводная с рубильником
ВП- вводная с переключателем

ВРУ-850Х-Х ХХ - Х ХХ- ХХ: Номинальный ток вводной линии
25- 250 А
40- 400 А
63- 630 А

ВРУ-850Х-Х ХХ - Х- ХХ-ХХ: Степень защиты по ГОСТ 14254-96
00- IP00
30- IP30

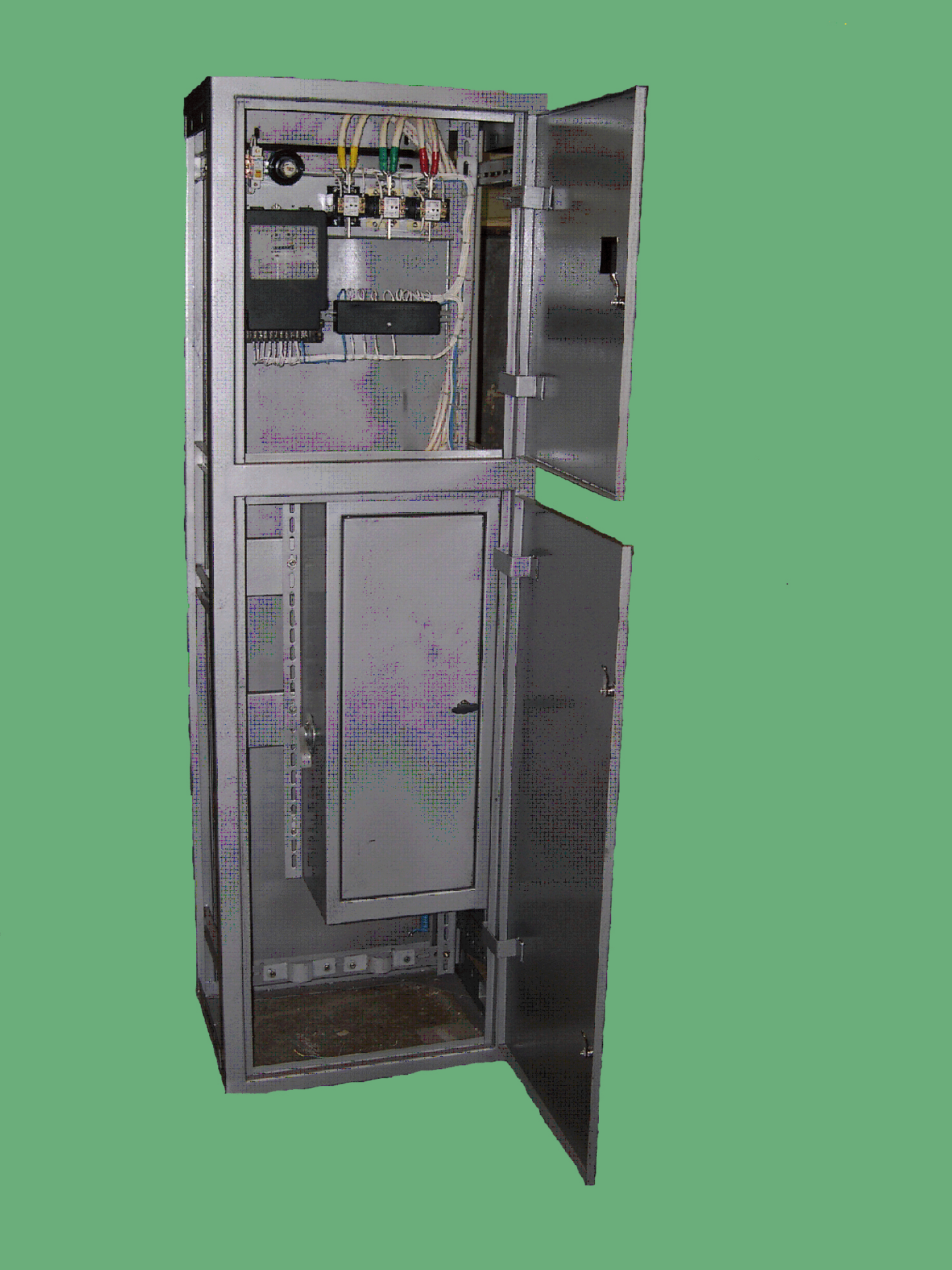

Общий вид:

01

2.Распределительная панель

ВРУ-850Х-Х Х - Х- ХХ- ХХ

ВРУ-850Х-Х ХХ - Х- ХХ- ХХ: Порядковый номер разработки

ВРУ-850Х-Х ХХ- Х- ХХ- ХХ: Конструктивное исполнение панели:
Р- распределительная

ВРУ-850Х-Х Х - Х-ХХ- ХХ: Номер габарита:
1- длина панели 450 мм
2- длина панели 630 мм

ВРУ-850Х-Х Х - Х- ХХ-ХХ: Номер принципиальной электрической схемы

ВРУ-850Х-Х Х - Х- ХХ-ХХ: Степень защиты по ГОСТ 14254-96
00- IP00
30- IP30





3.Панель АВР

ВРУ-850Х-Х АВР-ХХ- ХХ

ВРУ-850Х-Х АВР-ХХ- ХХ: Порядковый номер разработки

ВРУ-850Х-ХАВР-ХХ- ХХ: Панели с аппаратурой АВР

ВРУ-850Х-Х АВР--ХХ-- ХХ: Номинальный ток панели:
100- 100А, 250- 250А
160- 160А, 400- 400А

ВРУ-850Х-Х АВР-ХХ-ХХ: Степень защиты по ГОСТ 14254-96
00- IP00
30- IP30



Конструктивные особенности



Вводные панели ВРУ имеют:
- отделение учета, в котором устанавливаются трансформаторы тока, трехфазный счетчик, приборы контроля тока и напряжения:
- отделение ввода, в котором устанавливаются рубильники (переключатели) и предохранители.
Для защиты от прикосновения к токоведущим частям отделение ввода закрывается отдельной металлической дверью.
В распределительных панелях предусматривается установка автоматических выключателей, электромагнитных пускателей и устройств защитного отключения УЗО.
В распределительных панелях с определением учета дополнительно устанавливаются трансформаторы тока и трехфазный счетчик. Ввод питающих кабелей выполняется снизу. Ввод проводов отходящих линий может осуществляться вверх или вниз.
Распространенные схемы ВРУ, а также устанавливаемая в них аппаратура представлены в таблице.



Условия транспортировки и хранения:



Транспортировку шкафа производить крытым транспортом. Щит хранить при температуре от -50 до +50 0С, относительной влажности до 80% при температуре +25 0С. Высота над уровнем моря не более 2000 м. Окружающая среда невзрывоопасна, не содержит токопроводящей пыли, агрессивных газов или паров, разрушающих металлы или изоляцию.





Тип панели Принципиальная схема первичных соединений Элементы на схеме
Обозначение Наименование

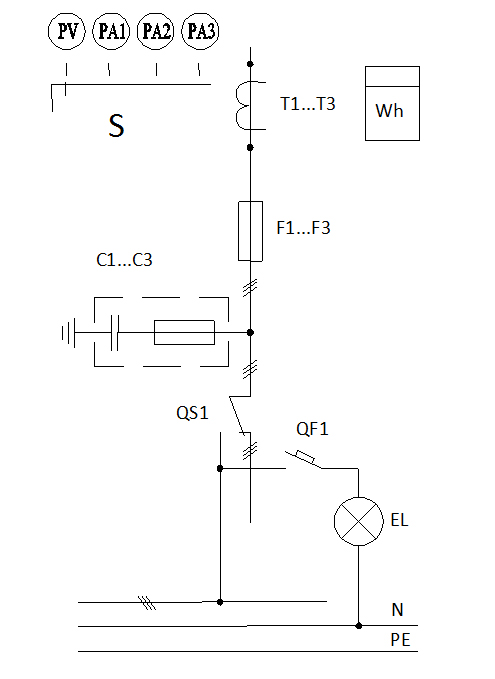

3ВР-2-25-0-00
3ВР-2-25-0-30
PA1, PA2, PA3
PV
S
TA1, TA2, TA3
Wh
C1, C2, C3
F1, F2, F3
QS1
QF1
EL
Амперметры 250/5А
Вольтметр 500В
Переключатель вольтметровый
Трансформаторы тока 200/5А
Счетчик трехфазный 5А
Конденсаторы помехозащищающие
Предохранители 250А
Рубильник врубной 250А
Выключатель автоматический 6А
Патрон потолочный
3ВР-2-40-0-00
3ВР-2-40-0-30
PA1, PA2, PA3
PV
S
TA1, TA2, TA3
Wh
C1, C2, C3
F1, F2, F3
QS1
QF1
EL
Амперметры 400/5А
Вольтметр 500В
Переключатель вольтметровый
Трансформаторы тока 400/5А
Счетчик трехфазный 5А
Конденсаторы помехозащищающие
Предохранители 400А
Рубильник врубной 400А
Выключатель автоматический 6А
Патрон потолочный
3ВР-2-63-0-00
3ВР-2-63-0-30
PA1, PA2, PA3
PV
S
TA1, TA2, TA3
Wh
C1, C2, C3
F1, F2, F3
QS1
QF1
EL
Амперметры 600/5А
Вольтметр 500В
Переключатель вольтметровый
Трансформаторы тока 600/5А
Счетчик трехфазный 5А
Конденсаторы помехозащищающие
Предохранители 630А
Рубильник врубной 630А
Выключатель автоматический 6А
Патрон потолочный

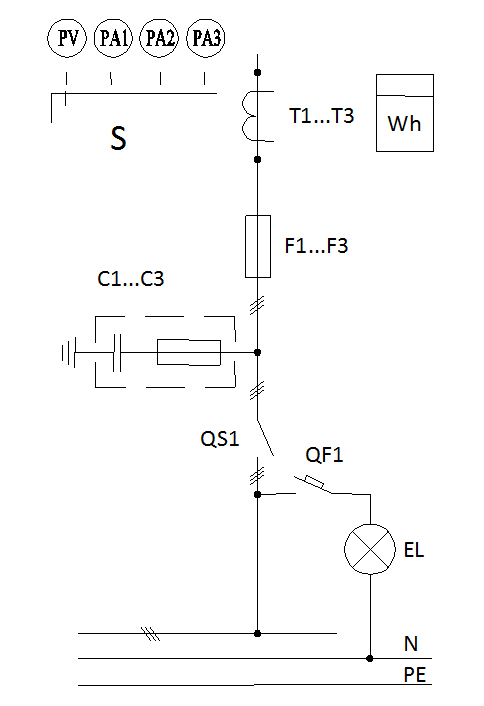

3ВП-5-25-0-00
3ВП-5-25-0-30
PA1, PA2, PA3
PV
S
TA1, TA2, TA3
Wh
C1, C2, C3
F1, F2, F3
QS1
QF1
EL
Амперметры 250/5А
Вольтметр 500В
Переключатель вольтметровый
Трансформаторы тока 200/5А
Счетчик трехфазный 5А
Конденсаторы помехозащищающие
Предохранители 250А
Рубильник врубной 250А
Выключатель автоматический 6А
Патрон потолочный
3ВП-5-40-0-00
3ВП-5-40-0-30
PA1, PA2, PA3
PV
S
TA1, TA2, TA3
Wh
C1, C2, C3
F1, F2, F3
QS1
QF1
EL
Амперметры 400/5А
Вольтметр 500В
Переключатель вольтметровый
Трансформаторы тока 400/5А
Счетчик трехфазный 5А
Конденсаторы помехозащищающие
Предохранители 400А
Рубильник врубной 400А
Выключатель автоматический 6А
Патрон потолочный
3ВП-5-63-0-00
3ВП-5-63-0-30
PA1, PA2, PA3
PV
S
TA1, TA2, TA3
Wh
C1, C2, C3
F1, F2, F3
QS1
QF1
EL
Амперметры 600/5А
Вольтметр 500В
Переключатель вольтметровый
Трансформаторы тока 600/5А
Счетчик трехфазный 5А
Конденсаторы помехозащищающие
Предохранители 630А
Рубильник врубной 630А
Выключатель автоматический 6А
Патрон потолочный

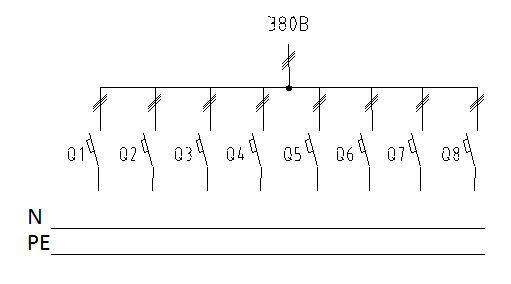

3Р-100-00
3Р-100-30
Q1…Q8 Выключатели автоматические

Домовая релейная защита

Вводно-распределительное устройство ВРУ-8500 – проверенный практикой вариант простого управления распределением электроэнергии в жилых и общественных зданиях. Данный вид оборудования рассчитан на работу в трёхфазных цепях с напряжением 380/220В и является надёжной защитой электросетей.

Заказать оборудование напрямую от производителя заведомо выгоднее, чем купить в торговой организации. Наша компания, расположенная в Москве, предлагает обширную номенклатуру устройств собственного производства, отличающихся схемным решением и техническими параметрами. Стоимость доставки невелика, поэтому заказ целесообразен из любого региона страны.

Возможности выбора

Вводно-распределительное устройство типа ВРУ-8500 представляет собой металлоконструкцию с вмонтированной аппаратурой главных и вспомогательных цепей. Мы выпускаем солидный модельный ряд изделий с типовыми вариантами схемных решений, которые по желанию заказчика могут быть дополнены в каждом конкретном случае. Конструкция комплектуется из панелей одностороннего обслуживания.

Наиболее распространённый состав оборудования:

  • приборы контроля (вольтметр, амперметры);
  • счётчик электроэнергии;
  • трансформаторы тока;
  • предохранители;
  • конденсаторы защиты от помех;
  • рубильник;
  • автоматические выключатели.

Мы предлагаем оборудование с номинальными токами до 630 А, соответствующее всем нормативным документам. Цена изделий в основном зависит от вида применяемой аппаратуры, выбор которой обязательно согласуется с заказчиком. Комплектование обычно осуществляется из типовых панелей, но может быть расширено в каждом конкретном случае дополнительной электроаппаратурой, что отражается в названии оборудования. Например, устройства вводно-распределительные типа ВРУ-8504 МУ, помимо стандартной комплектации, оснащаются дополнительно УЗО (устройствами защитного отключения).

Покупка защиты электросети

Москва – промышленный центр, в котором огромная конкуренция производителей, но наша продукция благодаря высокому качеству при умеренной цене прочно занимает свою нишу на рынке электрооборудования. Индивидуальный подход к каждому заказу и практикуемая нами гибкая ценовая политика позволяют клиентам приобретать оборудование от производителя по минимально возможной стоимости. Ищете, где недорого купить ВРУ на дом или здание? У нас это сделать просто и выгодно!
