Устройства комплектные низковольтные РУСМ8000

Устройства комплектные низковольтные

серии РУСМ8000

Устройства комплектные низковольтные РУСМ8000 предназначены для ввода, распределения и учета электроэнергии в средах с повышенной запыленностью (невзрывоопасных) и влажностью.

Структура условного обозначения:

РУСМ 8 ХХХ-ХХХ Х Х ХХ

РУСМ 8 ХХХ-ХХХ Х Х ХХ: Класс НКУ по назначению.
8 – ввод и распределение энергии

РУСМ 8 ХХХ-ХХХ Х Х ХХ: Группа в данном классе
1 – ввод переменного тока
2 – ввод постоянного тока
5 – распределение энергии с автоматическими выключателями переменного тока
0 – с другими особенностями

РУСМ 8 ХХХ-ХХХ Х Х ХХ: Порядковый номер разработки

РУСМ 8 ХХХ-ХХХ Х Х ХХ: Исполнение по току (см. табл.)

РУСМ 8 ХХХ-ХХХ Х Х ХХ: Исполнение по напряжению силовой цепи
0 – силовая цепь отсутствует
7 – 380В, 50 Гц

РУСМ 8 ХХХ-ХХХ Х Х ХХ: Исполнение по напряжению цепей управления
0 – цепь отсутствует

РУСМ 8 ХХХ-ХХХ Х Х ХХ: Дополнительная модификация по току (см. табл.)

РУСМ 8 ХХХ-ХХХ Х Х ХX...: Климатическое исполнение и категория размещения. У1, У5, УХЛ1, УХЛ5

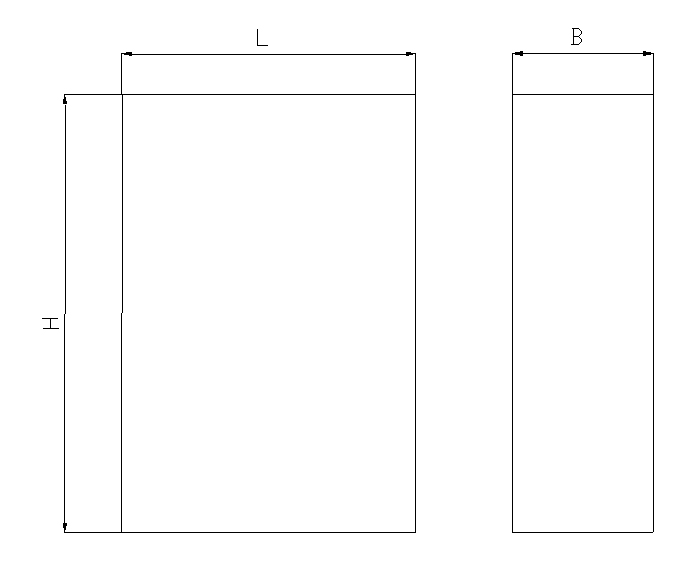

Общий вид:

Конструкция:

Ящики каждого типоисполнения имеют сварную конструкцию корпуса с крышкой на петлях, фиксируемой винтовыми соединениями. Аппаратура устанавливается в ящике на специальной панели, либо на крышке с внутренней стороны. Ввод/вывод внешних проводников осуществляется через съемные крышки с сальниками. (Количество и проходной диаметр сальников оговариваются в заказе).
Каждый ящик имеет внутреннее и наружнее заземляющее устройство.
Ящики поставляются для отдельной установки навесного исполнения.
По согласованию с предприятием-изготовителем возможно изготовление распределительных щитов, скомплектованных из типовых ящиков.

Условия транспортировки и хранения:

Транспортировку шкафа производить крытым транспортом.
Щит хранить при температуре от -50 до +50 0С, относительной влажности до 80% при температуре +25 0С. Высота над уровнем моря не более 2000 м. Окружающая среда невзрывоопасна, не содержит агрессивных газов или паров, разрушающих металлы или изоляцию.

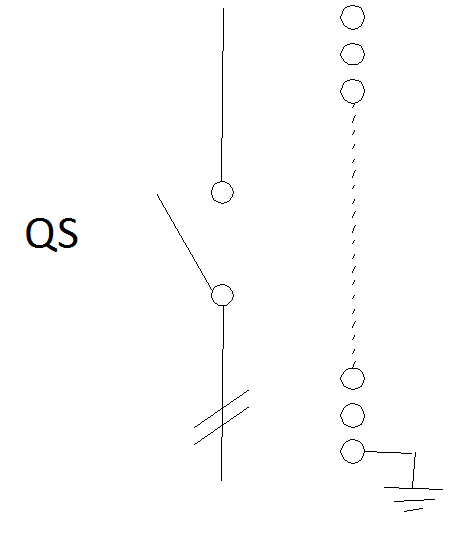

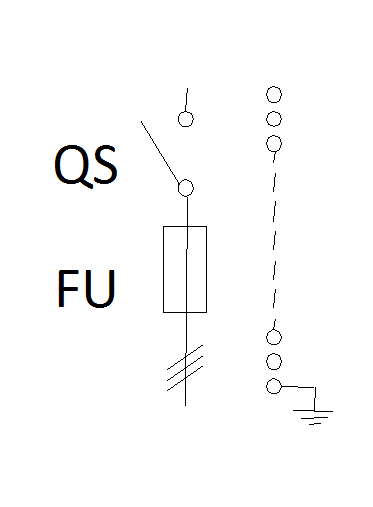

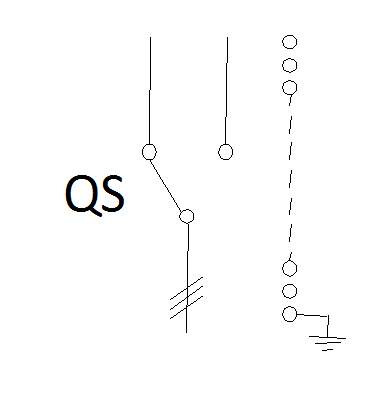

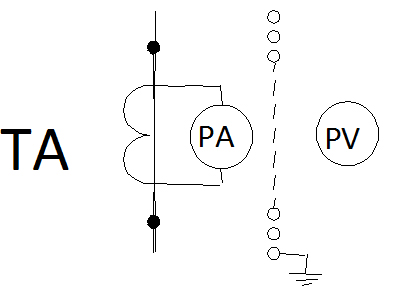

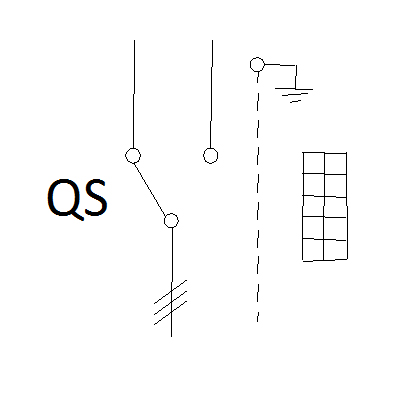

Т и п я щ и к а	Типовой индекс	Номиналь- ный ток, А	Номинальное напряжение, В		ТОК (вставки, расцепи- теля или предел измерения), А	Схема электрическая	Габаритные размеры ящика, мм H, L, B	Встраиваемые аппараты	Кол-во аппаратов в ящике
			Перемен- ного тока	Постоян- ного тока

Ящики ввода

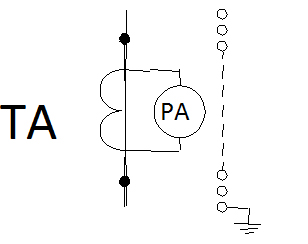

Р У С М 8 0 0 1	3000АХХ А100АХХ 3700АХХ				10 30 50	250х 250х 250	Амперметр Зажимы наборные	1 2
	4000АУХ 4300АУХ А400АУХ 4600АУХ				100 200 300 400	500х 500х 250	Амперметр Трансформатор тока	1 1
	А500БУХ				600	500х 500х 250	Амперметр Трансформатор тока	1 1
Р У С М 8 0 0 2	30Х0АХХ А1Х0АХХ 37Х0АХХ				10 30 50	250х 500х 250	Амперметр Вольтметр Зажимы наборные	1 1 2
Р У С М 8 0 0 2	40Х0БУХ 43Х0БУХ А4Х0БУХ 46Х0БУХ А5Х0БУХ				100 200 300 400 600	500х 500х 250	Амперметр Вольтметр Трансформатор тока	1 1 1

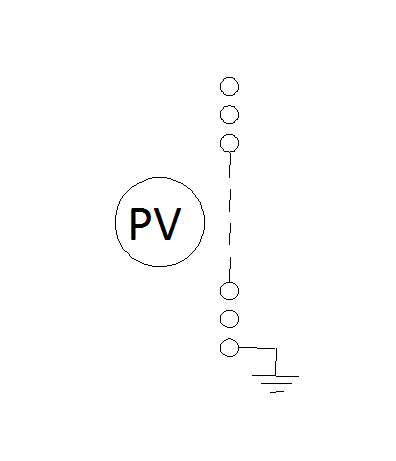

Р У С М 8 0 0 3	00Е0АХХ					250х 500х 250	Вольтметр	1
Р У С М 8 0 0 3	00Е0БХХ					250х 500х 250	Вольтметр	1

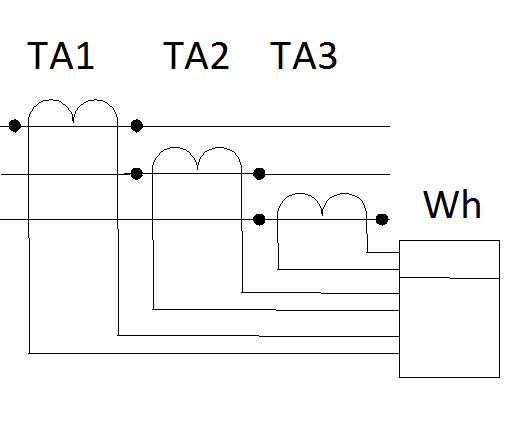

Р У С М 8 0 0 4	А170ХХ 3770ХХ		380		30 50	500х 750х 250	Счетчик трехфазный Трансформа- торы тока	1 3
Р У С М 8 0 0 4	4070ХХ 4370ХХ А470ХХ 4670ХХ А570ХХ		380		100 200 300 400 630	500х 750х 250	Счетчик трехфазный Трансформа- торы тока	1 3

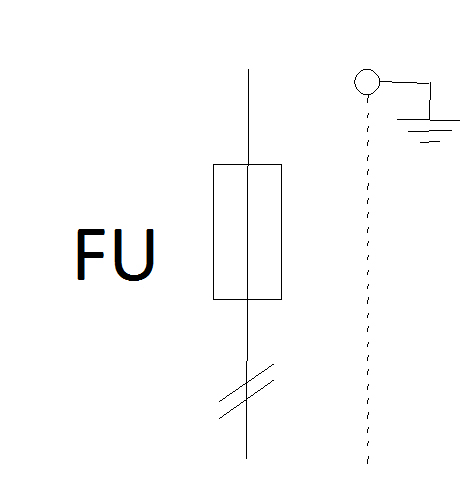

Р У С М 8 1 0 1	34А0АХХ 36А0АХХ 38А0АХХ	63	660		25 40 63	250х 250х 250	Предохрани- тели 63А	3
Р У С М 8 1 0 1	39А0БХХ 40А0БХХ	100	660		80 100	250х 500х 250	Предохрани- тели 100А	3
Р У С М 8 1 0 2	3570АХХ 3670АХХ 3770АХХ 3870АХХ 3970АХХ 4070АХХ	100	380		31,5 40 50 63 80 100	500х 250х 250	Предохрани- тели 100А	3
	3970БХХ 4070БХХ Б170БХХ А370БХХ 4370БХХ 4470БХХ	250			80 100 120 150 200 250	500х 500х 250	Предохрани- тели 250А	3
	4370ВХХ 4470ВХХ 4570ВХХ 4Г70ВХХ 4670ВХХ	400			200 250 315 355 400	500х 500х 250	Предохрани- тели 400А	3
	4570ГХХ 4670ГХХ 4770ГХХ 4870ГХХ	630			315 400 500 600	750х 500х 250	Предохрани- тели 630А	3

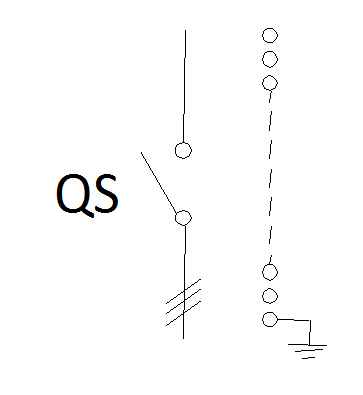

Р У С М 8 1 0 3	40А0АХХ	100	660			500х 250х 250	Рубильник 100 А	1
	44А0БХХ	250				500х 500х 250	Рубильник 250 А	1
	46А0ВХХ	400				500х 500х 250	Рубильник 400 А	1
	48А0ГХХ	630				750х 500х 250	Рубильник 630 А	1
Р У С М 8 1 0 4	А170АХХ 3670АХХ 3770АХХ 3870АХХ 3970АХХ 4070АХХ	100	380		30 40 50 63 80 100	500х 500х 250	Рубильник 100 А Предохрани- тель 100 А	1 3
	3970БХХ 4070БХХ Б170БХХ А370БХХ 4370БХХ 4470БХХ	250			80 100 120 150 200 250	750х 500х 250	Рубильник 250 А Предохрани- тель 250 А	1 3
	4370ВХХ 4470ВХХ А470ВХХ 4А70ВХХ 4670ВХХ	400			200 250 300 350 400	750х 500х 250	Рубильник 400 А Предохрани- тель 400 А	1 3
	А470ГХХ А670ГХХ 4770ГХХ А570ГХХ	630			300 400 500 600	(750х2)х 500х 250	Рубильник 630 А Предохрани- тель 630 А	1 3
Р У С М 8 1 0 5	40А0АХХ	100	660			500х 250х 250	Переключа- тель 100 А	1
	44А0БХХ	250				500х 250х 250	Переключа- тель 250 А	1
	46А0ВХХ	400				500х 500х 250	Переключа- тель 400 А	1
	48А0ГХХ	630				750х 500х 250	Переключа- тель 630 А	1
Р У С М 8 1 0 6	3470ХХ	25	380			250х 250х 250	Переключа- тель 25 А Блок зажимов	1 1
	3870ХХ	63				250х 500х 250	Переключа- тель 63 А Зажимы наборные	1 4
	4070ХХ	100				250х 500х 250	Переключа- тель 63 А Зажимы наборные	1 4
Р У С М 8 1 0 8	44А0ХХ	250	660			500х 250х 250	Рубильник 250 А	1
Р У С М 8 1 0 8	46А0ХХ	400	660			500х 500х 250	Рубильник 400 А	1
Р У С М 8 1 0 9	32А0ХХ 33А0ХХ 34А0ХХ 35А0ХХ 36А0ХХ 37А0ХХ 38А0ХХ 39А0ХХ 40А0ХХ	100	660		16 20 25 31,5 40 50 63 80 100	500х 250х 250	Выключатель автоматический 100 А Амперметр (вольтметр) по заказу	1 1
Р У С М 8 1 1 0	32А0АХХ 33А0АХХ 34А0АХХ 35А0АХХ 36А0АХХ 37А0АХХ 38А0АХХ 39А0АХХ 40А0АХХ 41А0АХХ 42А0АХХ 43А0АХХ 44А0АХХ	250			16 20 25 31,5 40 50 63 80 100 125 160 200 250	500х 250х 250	Выключатель автоматический 250 А Амперметр (вольтметр) по заказу	1 1
	44А0БХХ 45А0БХХ 46А0БХХ	400			250 320 400	750х 500х 250	Выключатель автоматический 400 А Амперметр (вольтметр) по заказу	1 1
	44А0ВХХ 46А0ВХХ 48А0ВХХ	630			250 400 630	750х 500х 250	Выключатель автоматический 630 А Амперметр (вольтметр) по заказу	1 1
Р У С М 8 1 1 1	32А0АХХ 33А0АХХ 34А0АХХ 35А0АХХ 36А0АХХ 37А0АХХ 38А0АХХ 39А0АХХ 40А0АХХ	100			16 20 25 31,5 40 50 63 80 100	500х 250х 250	Выключатель автоматический 250 А Амперметр (вольтметр) по заказу	1 1
	40А0БХХ 41А0БХХ 42А0БХХ 43А0БХХ 44А0БХХ	250			100 125 160 200 250	500х 250х 250		1 1
	44А0ВХХ 45А0ВХХ 46А0ВХХ	400			250 320 400	750х 500х 250	Выключатель автоматический 630 А Амперметр (вольтметр) по заказу	1 1
	46А0ГХХ 47А0ГХХ 48А0ГХХ	630			400 500 600	750х 500х 250		1 1

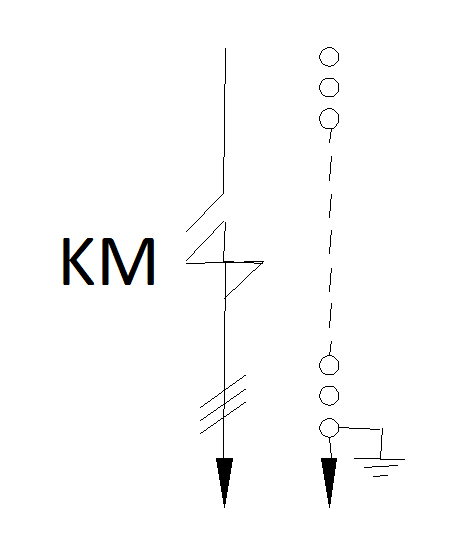

Р У С М 8 1 1 2	40А4ХХ	100	660			500х 500х 250	Контактор 100 А	1
	42А4ХХ	160				500х 500х 250	Контактор 160 А	1
	44А4ХХ	250				500х 750х 250	Контактор 250 А	1
	46А4ХХ	400				500х 750х 250	Контактор 400 А	1
	40A4AXX	100				500х 500х 250	Контактор 100 А Выключатель кнопочный	1 2
	42A4AXX	160				500х 500х 250	Контактор 160 А Выключатель кнопочный	1 2
	44А4АХХ	250				500х 750х 250	Контактор 250 А Выключатель кнопочный	1 2
	46А4АХХ	400				500х 750х 250	Контактор 400 А Выключатель кнопочный	1 2
Р У С М 8 1 1 3	32А0АХХ 33А0АХХ 34А0АХХ 35А0АХХ 36А0АХХ 37А0АХХ 38А0АХХ 39А0АХХ 40А0АХХ 41А0АХХ 42А0АХХ 43А0АХХ 44А0АХХ	250	660		16 20 25 31,5 40 50 63 80 100 125 160 200 250	500х 500х 250	Выключатель автоматический 250 А	1
Р У С М 8 1 1 4	44А0БХХ 45А0БХХ 46А0БХХ	400	660		250 320 400	500х 500х 250	Выключатель автоматический 400 А	1
Р У С М 8 1 1 4	44А0ВХХ 46А0ВХХ 48А0ВХХ	630	660		250 400 630	500х 500х 250	Выключатель автоматический 630 А	1
Р У С М 8 1 1 5	44А0АХХ 46А0АХХ 48А0АХХ	630	660		250 400 630	500х 500х 250; 750х 500х 250; 500х 500х 250 3 ящика	Ящик Я31 для разделки кабелей Выключатель автоматический 630 А Ящик Я31 для разделки кабелей	1
Р У С М 8 1 1 6	32А0АХХ 33А0АХХ 34А0АХХ 35А0АХХ 36А0АХХ 37А0АХХ 38А0АХХ 39А0АХХ 40А0АХХ	100	660		16 20 25 31,5 40 50 63 80 100	500х 500х 250	Выключатель автоматический 100 А	1
	40А0БХХ 41А0БХХ 42А0БХХ 43А0БХХ 44А0БХХ	250			100 125 160 200 250	500х 500х 250	Выключатель автоматический 250 А	1
	44А0ВХХ 45А0ВХХ 46А0ВХХ	400			250 320 400	750х 500х 250	Выключатель автоматический 250 А	1
	46А0ГХХ 47А0ГХХ 48А0ГХХ	630			400 500 630	750х 500х 250	Выключатель автоматический 630 А	1
Р У С М 8 1 1 7	44А0АХХ 46А0АХХ 48А0АХХ	630	660		400 500 600	500х 500х 250; 750х 500х 250; 500х 500х 250 3 ящика	Ящик Я31 для разделки кабелей Выключатель автоматический 630 А Ящик Я31 для разделки кабелей	1
Р У С М 8 1 1 8	4270АХХ 4470АХХ	150 250	380			250х 500х 250	Силовые сборные шины Нулевая шина	3 1
Р У С М 8 1 1 8	4670БХХ 4870БХХ	400 630	380			500х 500х 250	Силовые сборные шины Нулевая шина	3 1
Р У С М 8 2 0 1	3430АХХ 3630АХХ 3830АХХ	63		440	25 40 63	250х 250х 250	Предохрани- тели 63 А	2
Р У С М 8 2 0 1	3930АХХ 4030АХХ	100		440	80 100	250х 250х 250	Предохрани- тели 100 А	2
Р У С М 8 2 0 2	А120АХХ 3620АХХ 3720АХХ 3820АХХ 3920АХХ 4020АХХ	10		220	30 40 50 63 80 100	500х 250х 250	Предохрани- тели 100 А	2
	3920БХХ 4020БХХ Б120БХХ А320БХХ 4320БХХ 4420БХХ	250			80 100 120 150 200 250	500х 500х 250	Предохрани- тели 250 А	2
	4320ВХХ 4420ВХХ А420ВХХ 4Г20ВХХ 4620ВХХ	400			200 250 300 350 400	500х 500х 250	Предохрани- тели 400 А	2
	А420ГХХ 4620ГХХ 4720ГХХ А520ГХХ	630			300 400 500 600	750х 500х 250	Предохрани- тели 600 А	2
Р У С М 8 2 0 3	4030АХХ	100		440		500х 250х 250	Рубильник 100 А (2-х пол.)	1
	4430БХХ	250				500х 250х 250	Рубильник 250 А (2-х пол.)	1
	4630ВХХ	400				500х 500х 250	Рубильник 400 А (2-х пол.)	1
	4830ГХХ	630				750х 500х 250	Рубильник 630 А (2-х пол.)	1
Р У С М 8 2 0 4	А120АХХ 3620АХХ 3720АХХ 3820АХХ 3920АХХ 4020АХХ	100		440	30 40 50 63 80 100	500х 250х 250	Рубильник 100 А (2-х пол.) Предохрани- тели 100 А	1 2
	3920БХХ 4020БХХ Б120БХХ А320БХХ 4320БХХ 4420БХХ	250			80 100 120 150 200 250	750х 500х 250	Рубильник 250 А (2-х пол.) Предохрани- тели 250 А	1 2
	4320ВХХ 4420ВХХ А420ВХХ4 А20ВХХ 4620ВХХ	400			200 250 300 350 400	750х 500х 250	Рубильник 400 А (2-х пол.) Предохрани- тели 400 А	1 2
	А420ГХХ 4620ГХХ 4720ГХХ А520ГХХ	630			300 400 500 600	(750х2)х 500х 250	Рубильник 630 А (2-х пол.) Предохрани- тели 630 А	1 2
Р У С М 8 2 0 5	4030АХХ	100		440		500х 250х 250	Переключатель 100 А(2-х пол.)	1
	4430БХХ	250				500х 250х 250	Переключатель 250 А(2-х пол.)	1
	4630ВХХ	400				500х 500х 250	Переключатель 400 А(2-х пол.)	1
	4830ГХХ	630				750х 500х 250	Переключатель 630 А(2-х пол.)	1
Р У С М 8 2 0 8	4430ХХ	250		440		500х 250х 250	Рубильник 250 А (2-х пол.)	1
Р У С М 8 2 0 8	4630ХХ	400		440		500х 500х 250	Рубильник 250 А (2-х пол.)	1
Р У С М 8 2 0 9	3220ХХ 3320ХХ 3420ХХ 3520ХХ 3620ХХ 3720ХХ 3820ХХ 3920ХХ 4020ХХ	100		220	16 20 25 31,5 40 50 63 80 100	500х 250х 250	Выключатель автоматический 100 А Амперметр (вольтметр) по заказу	1 1
Р У С М 8 2 1 0	3230АХХ 3330АХХ 3430АХХ 3530АХХ 3630АХХ 3730АХХ 3830АХХ 3930АХХ 4030АХХ 4130АХХ 4230АХХ 4330АХХ 4430АХХ	250		440	16 20 25 31,5 40 50 63 80 100 125 160 200 250	500х 250х 250	Выключатель автоматический 250 А Амперметр (вольтметр) по заказу	1 1
	4430БХХ 4530БХХ 4630БХХ	400			250 320 400	750х 500х 250	Выключатель автоматический 400 А Амперметр (вольтметр) по заказу	1 1
	4430ВХХ 4630ВХХ 4830ВХХ	630			250 400 630	750х 500х 250	Выключатель автоматический 630 А Амперметр (вольтметр) по заказу	1 1
Р У С М 8 2 1 1	3220АХХ 3320АХХ 3420АХХ 3520АХХ 3620АХХ 3720АХХ 3820АХХ 3920АХХ 4020АХХ 4120АХХ 4220АХХ	160		220	16 20 25 31,5 40 50 63 80 100 125 160	500х 250х 250	Выключатель автоматический 250 А Амперметр (вольтметр) по заказу	1 1
	4020БХХ 4120БХХ 4220БХХ 4320БХХ 4420БХХ	250			100 125 160 200 250	500х 250х 250		1 1
	4420ВХХ 4520ВХХ 4620ВХХ	400			250 320 400	750х 500х 250	Выключатель автоматический 630 А Амперметр (вольтметр) по заказу	1 1
	4620ГХХ 4720ГХХ 4820ГХХ	630			400 500 600	750х 500х 250		1 1
Р У С М 8 2 1 4	44А0БХХ 45А0БХХ 46А0БХХ	400		440	250 320 400	750х 500х 250	Выключатель автоматический 400 А	1
Р У С М 8 2 1 4	44А0ВХХ 46А0ВХХ 48А0ВХХ	630		440	250 400 630	750х 500х 250	Выключатель автоматический 630 А	1
Р У С М 8 2 1 5	44А0АХХ 46А0АХХ 48А0АХХ	630		440	250 400 630	500х 500х 250; 750х 500х 250; 500х 500х 250 3 ящика	Ящик Я31 для разделки кабелей Выключатель автоматический 630 А Ящик Я31 для разделки кабелей	1
Р У С М 8 2 1 6	32А0АХХ 33А0АХХ 34А0АХХ 35А0АХХ 36А0АХХ 37А0АХХ 38А0АХХ 39А0АХХ 40А0АХХ	100		440	16 20 25 31,5 40 50 63 80 100	500х 500х 250	Выключатель автоматический 100 А	1
	40А0БХХ 41А0БХХ 42А0БХХ 43А0БХХ 44А0БХХ	250			100 125 160 200 250	500х 500х 250	Выключатель автоматический 250 А	1
	44А0ВХХ 45А0ВХХ 46А0ВХХ	400			250 320 400	750х 500х 250	Выключатель автоматический 400 А	1
	46А0ГХХ 47А0ГХХ 48А0ГХХ	630			400 500 600	750х 500х 250	Выключатель автоматический 630 А	1
Р У С М 8 2 1 7	46А0АХХ 47А0АХХ 48А0АХХ	630		440	400 500 630	500х 500х 250; 750х 500х 250; 500х 500х 250 3 ящика	Ящик Я31 для разделки кабелей Выключатель автоматический 630 А Ящик Я31 для разделки кабелей	1
Р У С М 8 2 1 8	4270АХХ 4470АХХ	160 250		220		250х 500х 250	Силовые сборные шины	2
Р У С М 8 2 1 8	4670БХХ 4870БХХ	400 630		220		500х 500х 250	Силовые сборные шины	2
Ящики распределения
Р У С М 8 5 0 3	2840ХХ 3040ХХ 3240ХХ 3340ХХ 3440ХХ	25	220		6,3 10 16 20 25	250х 500х 250	Выключатель автоматический 25 А	3
Р У С М 8 5 0 5	3040ХХ 3140ХХ 3240ХХ 3340ХХ 3440ХХ 3540ХХ 3640ХХ 3740ХХ 3840ХХ	100	380		10 12,5 16 20 25 31,5 40 50 63	250х 500х 250	Выключатель автоматический 25 А	3
Р У С М 8 5 0 6	28А0ХХ 29А0ХХ 30А0ХХ 31А0ХХ 32А0ХХ 33А0ХХ 34А0ХХ	25	660		6,3 8 10 12,5 16 20 25	250х 250х 250	Выключатель автоматический 25 А	1
Р У С М 8 5 0 7	28А0ХХ 29А0ХХ 30А0ХХ 31А0ХХ 32А0ХХ 33А0ХХ 34А0ХХ	25	660		6,3 8 10 12,5 16 20 25	250х 500х 250	Выключатель автоматический 25 А	2
Р У С М 8 5 0 8	28А0ХХ 29А0ХХ 30А0ХХ 31А0ХХ 32А0ХХ 33А0ХХ 34А0ХХ	25	660		6,3 8 10 12,5 16 20 25	250х 500х 250	Выключатель автоматический 25 А	3
Р У С М 8 5 0 9	28А0ХХ 29А0ХХ 30А0ХХ 31А0ХХ 32А0ХХ 33А0ХХ 34А0ХХ	25	660		6,3 8 10 12,5 16 20 25	500х 500х 250	Выключатель автоматический 25 А	4
Р У С М 8 5 1 0	28А0ХХ 29А0ХХ 30А0ХХ 31А0ХХ 32А0ХХ 33А0ХХ 34А0ХХ 35А0ХХ 36А0ХХ 37А0ХХ 38А0ХХ 39А0ХХ 40А0ХХ	100	660		6,3 8 10 12,5 16 20 25 31,5 40 50 63 80 100	500х 250х 250	Выключатель автоматический 100 А	1
Р У С М 8 5 1 1	28А0ХХ 29А0ХХ 30А0ХХ 31А0ХХ 32А0ХХ 33А0ХХ 34А0ХХ 35А0ХХ 36А0ХХ 37А0ХХ 38А0ХХ 39А0ХХ 40А0ХХ	100	660		6,3 8 10 12,5 16 20 25 31,5 40 50 63 80 100	250х 500х 250	Выключатель автоматический 100 А	2
Р У С М 8 5 1 2	28А0ХХ 29А0ХХ 30А0ХХ 31А0ХХ 32А0ХХ 33А0ХХ 34А0ХХ 35А0ХХ 36А0ХХ 37А0ХХ 38А0ХХ 39А0ХХ 40А0ХХ	100	660		6,3 8 10 12,5 16 20 25 31,5 40 50 63 80 100	250х 500х 250	Выключатель автоматический 100 А	3
Р У С М 8 5 1 3	28А0ХХ 29А0ХХ 30А0ХХ 31А0ХХ 32А0ХХ 33А0ХХ 34А0ХХ 35А0ХХ 36А0ХХ 37А0ХХ 38А0ХХ 39А0ХХ 40А0ХХ	100	660		6,3 8 10 12,5 16 20 25 31,5 40 50 63 80 100	500х 500х 250	Выключатель автоматический 100 А	4
Ящики вспомогательные
Р У С М 9 5 0 1	0001ХХ 0002ХХ			110 220		250х 500х 250	Реле промежуточное ~220В 4з+2р	4
Р У С М 9 5 0 1	0003ХХ 0004ХХ 0005ХХ 0006ХХ 0007ХХ 0008ХХ 0009ХХ 000РХХ 000СХХ 000ТХХ		В/Гц 110/50 220/50 230/50 240/50 380/50 400/50 415/50 220/60 380/60 440/60			250х 500х 250	Реле промежуточное ~220В 4з+4р	4
Р У С М 9 5 0 2	0001ХХ 0002ХХ			110 220		500х 500х 250	Реле промежуточное ~220В 4з+2р	4
Р У С М 9 5 0 2	0003ХХ 0004ХХ 0005ХХ 0006ХХ 0007ХХ 0008ХХ 0009ХХ 000РХХ 000СХХ 000ТХХ		В/Гц 110/50 220/50 230/50 240/50 380/50 400/50 415/50 220/60 380/60 440/60			500х 500х 250	Реле промежуточное ~220В 4з+4р	8
Р У С М 9 5 0 3	0003АХХ 0004АХХ 0005АХХ 0006АХХ 0007АХХ 0008АХХ 0009АХХ 000РАХХ 000САХХ 000ТАХХ		В/Гц 110/50 220/50 230/50 240/50 380/50 400/50 415/50 220/60 380/60 440/60			250х 500х 250	Реле времени пневматическое ~220В 4-х контактное, упр. подачей напряжения Реле промежуточное ~220В 4з+4р	1 2
Р У С М 9 5 0 3	0003БХХ 0004БХХ 0005БХХ 0006БХХ 0007БХХ 0008БХХ 0009БХХ 000РБХХ 000СБХХ 000ТБХХ		В/Гц 110/50 220/50 230/50 240/50 380/50 400/50 415/50 220/60 380/60 440/60			250х 500х 250	Реле времени пневматическое ~220В 4-х контактное, упр. снятием напряжения Реле промежуточное ~220В 4з+4р	1 2
Р У С М 9 5 0 4	0003ХХ 0004ХХ 0005ХХ 0006ХХ 0007ХХ 0008ХХ 0009ХХ 000РХХ 000СХХ 000ТХХ		В/Гц 110/50 220/50 230/50 240/50 380/50 400/50 415/50 220/60 380/60 440/60			250х 500х 250	Реле времени пневматическое ~220В 4-х контактное, упр. подачей напряжения Реле времени пневматическое ~220В 4-х контактное, упр. снятием напряжения	2 1

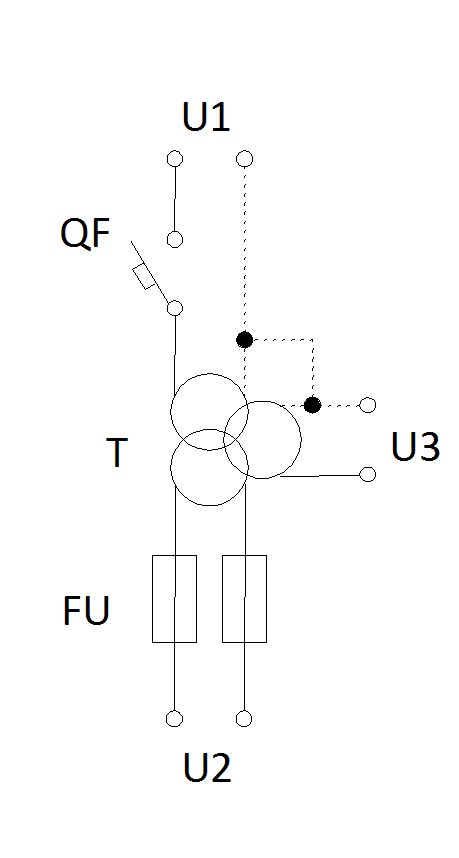

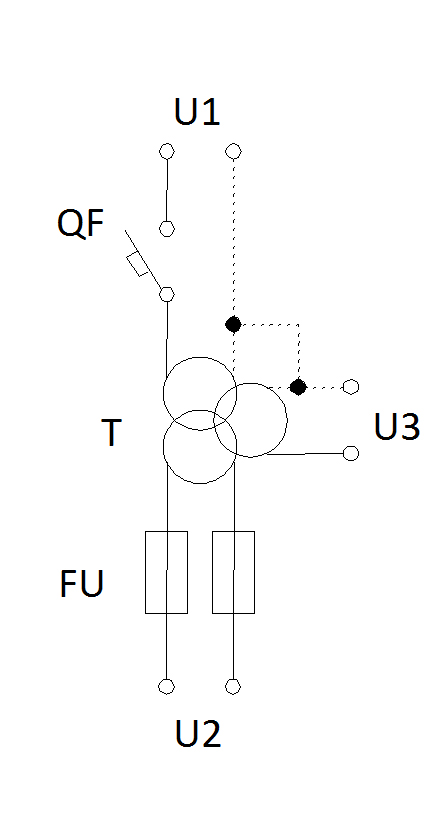

Р У С М 9 5 0 5	2873АХХ 2874АХХ 2875АХХ 2876АХХ		380			500х 500х 250	U1/5-22-U2/U3 380/5-22-110/12 380/5-22-220/12 380/5-22-230/12 380/5-22-240/12	1 1 2 1 1 1 2 1
	2883АХХ 2884АХХ 2885АХХ 3886АХХ		400				400/5-22-110/12 400/5-22-220/12 400/5-22-230/12 400/5-22-240/12
	2893АХХ 2894АХХ 2895АХХ 2896АХХ		415				415/5-22-110/12 415/5-22-220/12 415/5-22-230/12 415/5-22-240/12
	28Г3АХХ 28Г4АХХ 28Г5АХХ 28Г6АХХ		440				440/5-22-110/12 440/5-22-220/12 440/5-22-230/12 440/5-22-240/12
	2873БХХ 2874БХХ 2875БХХ 2876БХХ		380				380/5-22-110/24 380/5-22-220/24 380/5-22-230/24 380/5-22-240/24
	2883БХХ 2884БХХ 2885БХХ 3886БХХ		400				400/5-22-110/24 400/5-22-220/24 400/5-22-230/24 400/5-22-240/24
	2893БХХ 2894БХХ 2895БХХ 2896БХХ		415				415/5-22-110/24 415/5-22-220/24 415/5-22-230/24 415/5-22-240/24
	28Г3БХХ 28Г4БХХ 28Г5БХХ 28Г6БХХ		440				440/5-22-110/24 440/5-22-220/24 440/5-22-230/24 440/5-22-240/24
	2873ВХХ 2874ВХХ 2875ВХХ 2876ВХХ		380				380/5-22-110/42 380/5-22-220/42 380/5-22-230/42 380/5-22-240/42
	2883ВХХ 2884ВХХ 2885ВХХ 3886ВХХ		400				400/5-22-110/42 400/5-22-220/42 400/5-22-230/42 400/5-22-240/42
	2893ВХХ 2894ВХХ 2895ВХХ 2896ВХХ		415				415/5-22-110/42 415/5-22-220/42 415/5-22-230/42 415/5-22-240/42
	28Г3ВХХ 28Г4ВХХ 28Г5ВХХ 28Г6ВХХ		440				440/5-22-110/42 440/5-22-220/42 440/5-22-230/42 440/5-22-240/42
	3273АХХ 3274АХХ 3275АХХ 3276АХХ		380				380/5-22-110/12 380/5-22-220/12 380/5-22-230/12 380/5-22-240/12
	3283АХХ 3284АХХ 3285АХХ 3286АХХ		400				400/5-22-110/12 400/5-22-220/12 400/5-22-230/12 400/5-22-240/12
	3293АХХ 3294АХХ 3295АХХ 3296АХХ		415				415/5-22-110/12 415/5-22-220/12 415/5-22-230/12 415/5-22-240/12
	32Г3АХХ 32Г4АХХ 32Г5АХХ 32Г6АХХ		440				440/5-22-110/12 440/5-22-220/12 440/5-22-230/12 440/5-22-240/12
	3273БХХ 3274БХХ 3275БХХ 3276БХХ		380				380/5-22-110/24 380/5-22-220/24 380/5-22-230/24 380/5-22-240/24
	3283БХХ 3284БХХ 3285БХХ 3286БХХ		400				400/5-22-110/24 400/5-22-220/24 400/5-22-230/24 400/5-22-240/24
	3293БХХ 3294БХХ 3295БХХ 3296БХХ		415				415/5-22-110/24 415/5-22-220/24 415/5-22-230/24 415/5-22-240/24
	32Г3БХХ 32Г4БХХ 32Г5БХХ 32Г6БХХ		440				440/5-22-110/24 440/5-22-220/24 440/5-22-230/24 440/5-22-240/24
	3273ВХХ 3274ВХХ 3275ВХХ 3276ВХХ		380				380/5-22-110/42 380/5-22-220/42 380/5-22-230/42 380/5-22-240/42
	3283ВХХ 3284ВХХ 3285ВХХ 3286ВХХ		400				400/5-22-110/42 400/5-22-220/42 400/5-22-230/42 400/5-22-240/42
	3293ВХХ 3294ВХХ 3295ВХХ 3296ВХХ		415				415/5-22-110/42 415/5-22-220/42 415/5-22-230/42 415/5-22-240/42
	32Г3ВХХ 32Г4ВХХ 32Г5ВХХ 32Г6ВХХ		440				440/5-22-110/42 440/5-22-220/42 440/5-22-230/42 440/5-22-240/42
Р У С М 9 5 0 6	34АФХХ	25	660			500х 250х 250	Блоки зажимов	2 6
Р У С М 9 5 0 6	38АФХХ	63	660			500х 250х 250	Зажимы наборные	6
Р У С М 9 5 0 7	34АФХХ	25	660			500х 500х 250	Блок зажимов	9

Техническое низковольтное комплектное устройство РУСМ8000 нужно купить для регулировки переменных электродвигателей, ввода и передачи, а также контроля электрического питания. В Москве их используют в условиях с повышенной влажностью, запылённостью, с агрессивной средой.

Функциональный спектр и конструкция

Системы, в которых применяется аппаратура, имеют тип TN-C (обычное зануление). По указанию заказчика агрегат можно оснастить нулевой шиной, тем самым расширив спектр его использования.

Базовые функции модели РУСМ8000 следующие:

ввод и передача электрического питания;
защита от перепадов и замыканий.

Низковольтные комплектные устройства в Москве представлены в следующей конструкции: шкаф из металла и две панели внутри. На них находятся выключатели распределения (снизу) и ввода с другими компонентами (сверху). Руководить ими можно вручную дистанционно. Рукоятка находится с внешней стороны и оснащена защитным механизмом для ограничения доступа к аппаратуре. Токоведущие компоненты внутри конструкции также надёжно скрыты и прочно закреплены.

Гарантия надёжности

Сам шкаф оснащён дверью, которая закрывается на замок. Это важные условия для правильной и безопасной эксплуатации оборудования. У нас вы можете заказать данное устройство по цене от производителя.

Изделие серии РУСМ800 имеет множество схемных решений, прочный корпус и надёжную защиту. Это позволяет использовать его на смену устаревшему оборудованию. Причём схему крепления и ресурсы подводящих сетей не нужно менять.

Так как мы производим технику, заказчику рекомендуется выражать свои предпочтения относительно выполнения заказа. Возможно изготовление нетиповых ящиков, наборных щитов и так далее. Продукция отличается надёжностью, создана согласно действующим техническим требованиям и доступна по оптимальной стоимости.

Для уточнения нюансов сделки просто свяжитесь с нами через сайт или по телефону. Специалисты предоставят детальную консультацию и помогут купить качественное оборудование от производителя.

8(495) 775-47-74

mail@ener-s.ru
