Устройства автоматического включения резерва



Щитки типа УАВР-ЩАП



Предназначены для автоматического переключения на резервное питание цепей освещения и силового электрооборудования при исчезновении напряжения нормального питания. Возврат схемы в исходное положение происходит также автоматически при восстановлении нормального питания.

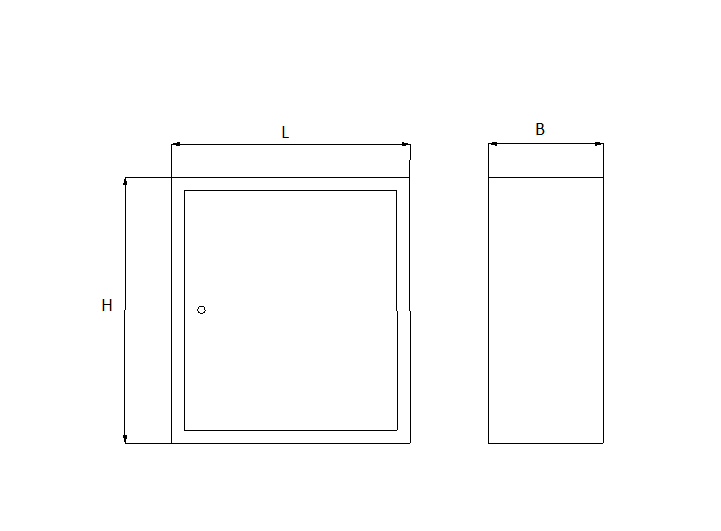

Общий вид:

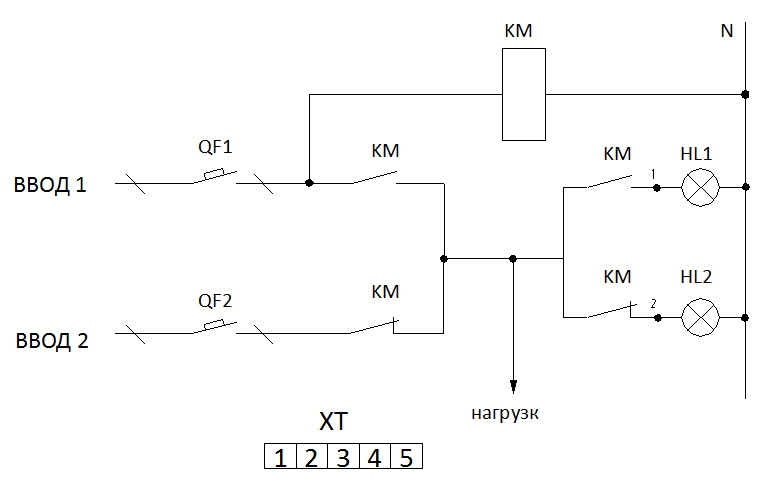

Принципиальная схема ЩАП-12:



•

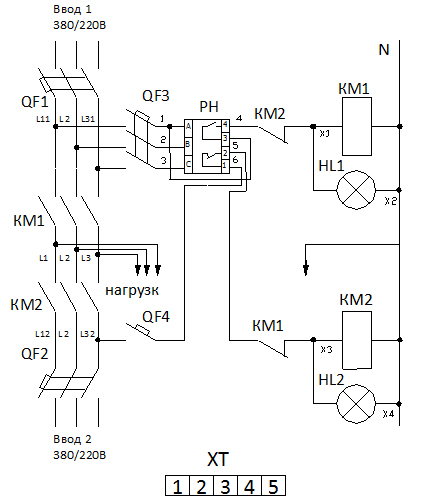

Принципиальная схема ЩАП-23…63:



•

Чтобы пользователям было обеспечено бесперебойное электрическое питание, на промышленных объектах или в многоквартирных жилых домах Москвы устанавливаются щиты автоматического переключения ЩАП-33 на 16А или 25А. Механизм их работы прост: в случае проблем с поступлением электроэнергии из основного источника устройство направляет питание с резервных линий. Обратный переход происходит в автоматическом или ручном режиме.

Специалисты рекомендуют

В основном электрощит ЩАП-12 можно купить с выключателем автоматического типа на каждом вводе (монтируется на приборную панель) и пакетного плана (устанавливается на отдельные вводные компоненты).

Среди множества условий эксплуатации изделия мы выделили основные рекомендации от производителя:

• высота над уровнем моря – не больше 2 км;
• температурный диапазон – от +1 до +35 градусов по Цельсию для УХЛ4;
• безопасная окружающая среда, без агрессивных паров и газов.

Детальней техническую информацию предоставят специалисты нашей фирмы.

Стабильное электроснабжение

Теперь детальней изучим структуру щита автоматического ввода резерва ЩАП-23 на 16А или 25А. Как правило, это объёмная сварная конструкция со съёмными крышками вверху и внизу, с дверцей, которая закрывается на ключ. Внутри находится панель с приборами и шинами разных типов. Дверца шкафа оснащена индикатором, отображающим состояние основного и резервного питания.

Важно: в щитках ЩАП-43 и ЩАП-53 встроена механическая блокировка контакторов, что предотвращает замыкание вводов друг с другом в случае аварийного заедания. Особенности изделия зависят от условий эксплуатации. Поэтому прежде чем заказать товар, лучше уточнить все нюансы.

АВР часто можно заметить на промышленных участках, точках связи и транспорта. Задача устройства – стабильная поставка электроэнергии всем потребителям.

Функции прибора

Щиток позволяет:

• поддерживать стабильное напряжение на основных и вспомогательных цепях;
• сравнивать актуальные значения источников энергии с заранее выставленными минимальными и максимальными показателями;
• автоматическое восстановление электропитания пользователей;
• контролировать чередование фаз.

Цена устройства автоматического включения резерва зависит от пожеланий клиента и особенностей эксплуатации оборудования. Именно поэтому важно предварительно обсудить технические нюансы со специалистами нашей компании.

Детальней о классификации

В конструктивном плане устройство можно купить в двух видах – навесном и напольном. Зависит это от номинального тока коммутации и пожеланий заказчика. Также существуют другие классификации щитков.

По наличию защитно-коммутационных компонентов устройства бывают:

• на контакторах;
• на автоматических выключателях.

По количеству линий резервного плана:

• с одной (чаще всего);
• более чем одна.

Сам щит АВР построен так, что к аппаратуре предоставлен свободный доступ, также нет препятствий для проведения монтажа и демонтажа. Однако вполне логично, что оборудование лучше защитить дверцей с замком, ведь только профессионалы могут обслуживать щиток АВР.

Мы производим устройства с учётом требований клиента. С готовыми вариантами продукции вы можете ознакомиться в каталоге. Чтобы купить товар в Москве по стоимости от производителя, звоните или пишите нам.
